¿Por qué un brazo de la cuchara desgastado perjudica el rendimiento de su excavadora?

La biela del cucharón es una pieza pequeña que la mayoría de los operadores solo notan cuando algo falla. Sin embargo, se encuentra en el punto donde el cilindro del cucharón transfiere su fuerza al cucharón y trabaja bajo carga constante cada vez que la máquina excava. Cuando una biela del cucharón se desgasta, los síntomas se extienden por toda la parte delantera de la máquina: el cucharón pierde fuerza, el ángulo de excavación cambia y los pasadores comienzan a golpear. Elegir un repuesto es más fácil cuando se comprende qué hace la pieza, cómo se desgasta y qué medidas deben coincidir con las de su máquina. Si está comparando opciones, es útil comenzar con las disponiblesEnlace del cuboIndique los tipos y observe cuál coincide con el modelo de su excavadora y la configuración del sistema de articulación.

¿Qué es un enlace de bucket y para qué sirve?

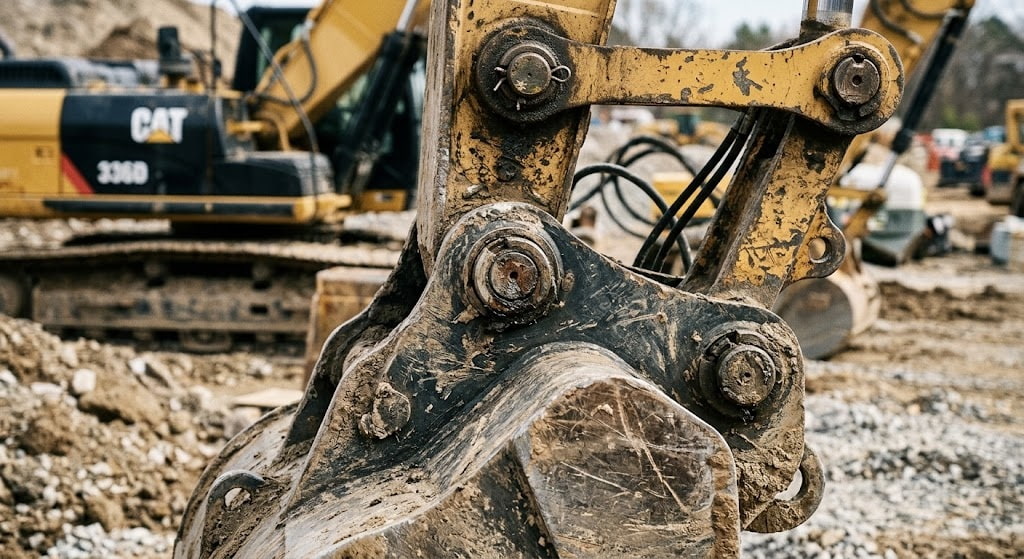

La biela, a menudo llamada biela en H por su forma, es la pieza intermedia entre el cilindro y la cuchara. El cilindro empuja la biela, la biela empuja la cuchara, y la geometría de este mecanismo determina la fuerza y ​​la rotación que llegan a la cuchara.

Esta pieza funciona como un elemento de un pequeño grupo de enlace, que normalmente incluye:

• El cilindro del cucharón, que proporciona la fuerza hidráulica.
• El enlace de la cuchara (en forma de H) transfiere la fuerza y ​​cambia el ángulo de aplicación.
• La biela guía o tensora, que mantiene el cucharón moviéndose en el arco correcto.
• Los pasadores y casquillos, que permiten la rotación en cada articulación.
• El cubo y sus orejas de montaje, que reciben la carga.

Debido a que estas piezas trabajan juntas, el desgaste en un lugar cambia la carga.Por otro lado, un orificio desgastado en el eslabón del cucharón, por ejemplo, aumenta la holgura en el mecanismo, lo que provoca que el eslabón guía y las orejetas del cucharón se carguen de forma desigual.

¿Por qué se desgastan los eslabones de los cubos?

Los enlaces de los depósitos rara vez fallan debido a un solo evento. En la mayoría de los casos, el desgaste se acumula debido a una combinación de factores:

• Cargas de impacto al excavar roca, suelo duro o terreno compactado.
• Lubricación insuficiente o irregular de los pasadores y casquillos.
• Polvo y partículas abrasivas que penetran en las juntas de los pasadores.
• Pasadores desgastados, que permiten un movimiento que agranda los orificios de los pasadores.
• Operar por encima de la capacidad de la máquina, como por ejemplo usar una cuchara de tamaño excesivo.
• Cargas laterales producidas al excavar en ángulo o al balancearse mientras la cuchara está cargada.

Las articulaciones de pasador suelen ser las primeras en mostrar desgaste, ya que soportan toda la carga en una pequeña área de contacto. Una vez que los orificios de los pasadores se vuelven ovalados, todo el mecanismo comienza a moverse incorrectamente y la reparación resulta más costosa que un simple cambio de pasador y buje.

Señales de que un enlace de bucket necesita atención

La inspección periódica del enganche delantero es una de las prácticas de mantenimiento más económicas para una excavadora. Preste atención a estas señales:

• Juego o movimiento visible entre el enlace, el cilindro y las orejas del cubo.
• Se oye un golpeteo o un ruido metálico cuando se mueve el cilindro de la cuchara.
• Fugas de grasa en las juntas de pasador o juntas que no admiten grasa.
• Ángulo del cucharón modificado o un cucharón que ya no se curva completamente.
• Agujeros alargados, ovalados o agrietados.
• Grietas en las soldaduras o en la placa del cuerpo del enlace.

Ignorar estas señales resulta costoso. Una vez que los orificios de los pasadores en el enlace o las orejetas del cubo se dañan más allá de los límites de tolerancia, la reparación requiere soldadura, mandrinado o un nuevo conjunto de enlace.

Especificaciones clave que debe confirmar antes de realizar el pedido.

El eslabón de la cuchara debe coincidir exactamente con el eslabón de la máquina. Confirme cada punto a continuación con el proveedor antes de realizar el pedido.

El enlace, los pasadores y los bujes funcionan como un solo sistema.

Reemplazar solo el eslabón rara vez soluciona el problema por completo. Los pasadores, los bujes y el cuerpo del eslabón se desgastan entre sí, y mezclar un eslabón nuevo con pasadores desgastados produce un nuevo desgaste rápidamente. La siguiente tabla resume la relación entre las piezas.

Por regla general, sustituir los pasadores y los casquillos junto con el enlace, e instalar juntas nuevas al mismo tiempo, proporciona el resultado más duradero al menor coste total.

Consejos de mantenimiento para una mayor vida útil

Los buenos hábitos prolongan la vida útil del mecanismo de la cuchara y protegen las piezas más caras que lo rodean:

• Engrase el mecanismo en el intervalo recomendado, no solo cuando aparezca ruido.
• Engrasa la máquina después de lavarla, ya que el agua puede empujar la suciedad hacia las juntas.
• Compruebe el juego conjunto con regularidad y registre las mediciones para detectar tendencias.
• Mantenga el tamaño del cubo dentro de la capacidad de la máquina.
• Utilice una excavación suave y controlada en lugar de forzar la pala a través de material duro.
• Repare las pequeñas grietas y los casquillos desgastados antes de que afecten al cuerpo del enlace.

La mayoría de las fallas prematuras en los mecanismos de articulación se deben a dos causas: falta de lubricación y seguir trabajando después de que aparece holgura. Ambas son fáciles de evitar.

Cómo pedir el enlace del cubo correcto

Cuando esté listo para realizar el pedido, prepare los siguientes datos para que el proveedor pueda confirmar la pieza correcta:

• Marca, modelo y número de serie de la excavadora.
• Posición del cilindro y del mecanismo de acoplamiento, como por ejemplo el del cucharón o el del acoplamiento rápido.
• Número de pieza original del enlace anterior o del manual de piezas de la máquina.
• Diámetros de los pasadores en cada posición del enlace.
• Distancias entre centros de orificios y espesor de la placa.
• Si se ha instalado un acoplamiento rápido, ya que esto cambia la disposición del mecanismo.

Para máquinas como la Komatsu PC200-7 y PC300-8, la disposición del mecanismo es bien conocida, y hacer coincidir los tamaños de pasadores y las distancias entre centros correctos es lo que marca la diferencia entre una pieza que encaja y una que no. Los operadores de maquinaria pesada a menudo comparan la geometría de la pieza candidata con la original antes de realizar el pedido, y verificar unaEnlace de la cuchara de la excavadoraEl método diseñado para estos modelos es la forma práctica de confirmar el espaciado correcto de los pasadores, el grosor y la disposición de los casquillos. Solicite al proveedor que confirme todas las dimensiones con respecto al modelo de su máquina antes del envío.

Preguntas frecuentes

¿Cómo puedo saber si el enlace de mi bucket está desgastado?

Compruebe si hay holgura en las articulaciones, ruidos de golpeteo, orificios ovalados en los pasadores y si el cubo ya no se pliega completamente. Cualquiera de estos indicios significa que se debe inspeccionar el mecanismo.

¿Se puede reparar un eslabón de cucharón desgastado en lugar de reemplazarlo?

En ocasiones, un taller especializado puede reparar pequeñas grietas o casquillos desgastados. Sin embargo, si el orificio es ovalado o la carcasa está deformada, generalmente lo más seguro es sustituirla.

¿Necesito reemplazar los pasadores y los casquillos del enlace?

Se recomienda encarecidamente. Los pasadores y casquillos nuevos protegen el nuevo enlace y mantienen todo el mecanismo firme, lo que suele resultar más económico que las reparaciones repetidas.

¿Por qué cambia el ángulo de mi cucharón con el tiempo?

El desgaste en las articulaciones de los pasadores agranda los orificios y modifica la geometría del mecanismo, lo que altera el ángulo del cucharón y reduce la fuerza de curvatura.

¿Con qué frecuencia se debe lubricar el mecanismo de la cuchara?

Siga las instrucciones del manual de la máquina para conocer el intervalo de lubricación y engrase con mayor frecuencia en condiciones de polvo, humedad o cargas elevadas. Engrasar con frecuencia resulta más económico que reemplazar los pasadores.

Conclusión

La biela de la cuchara es pequeña, pero transmite la fuerza necesaria para su funcionamiento. Inspeccione la biela periódicamente, mantenga las juntas lubricadas y reemplace los pasadores, bujes y sellos junto con la biela cuando presenten desgaste. Confirmar el tamaño de los pasadores, la distancia entre centros y los detalles del modelo antes de realizar el pedido previene los problemas de ajuste más comunes y garantiza que la máquina excave a pleno rendimiento, evitando la pérdida de fuerza por una biela floja o desgastada.
