Cómo elegir el ancho de la zapata de oruga y el tipo de garra para barro, roca y superficies acabadas

Las zapatas de oruga parecen sencillas: una placa de acero atornillada a la cadena con una barra debajo. En la práctica, el ancho de la zapata y el tipo de garra determinan qué tan bien una máquina de cadenas se agarra al suelo, cuánto se hunde, qué tan rápido se desgasta el tren de rodaje y si la superficie en la que trabaja sobrevive al trabajo. La misma máquina puede estar mal adaptada para el barro blando y perfectamente adaptada para la roca, simplemente debido a las zapatas instaladas. Esta guía explica qué controla cada opción y luego muestra cómo combinar el ancho y el tipo de garra con el barro, la roca y las superficies acabadas. Ayuda a comprender primero cómo las zapatas y almohadillas de oruga de excavadora están organizadas por clase de máquina y especificación de la zapata, porque el ancho y el tipo de garra forman parte de la identidad de la pieza y no son un detalle secundario.

Dos variables que lo deciden todo

La selección de la zapata de oruga se reduce a dos opciones que funcionan en conjunto:

• Ancho de la zapata: controla la presión sobre el suelo y la flotación. Una zapata más ancha distribuye el peso de la máquina sobre un área mayor.
• Tipo de garra: controla el agarre y la penetración. La barra situada debajo de la zapata determina cómo muerde la máquina el terreno.

Estas dos opciones tiran en direcciones diferentes. Una zapata ancha con una garra alta es buena en terrenos blandos, pero pesada y agresiva en superficies duras. Una zapata estrecha con una garra baja es eficiente en terrenos compactos, pero se hunde y patina en el barro. La mayoría de los errores de selección provienen de optimizar una variable e ignorar la otra.

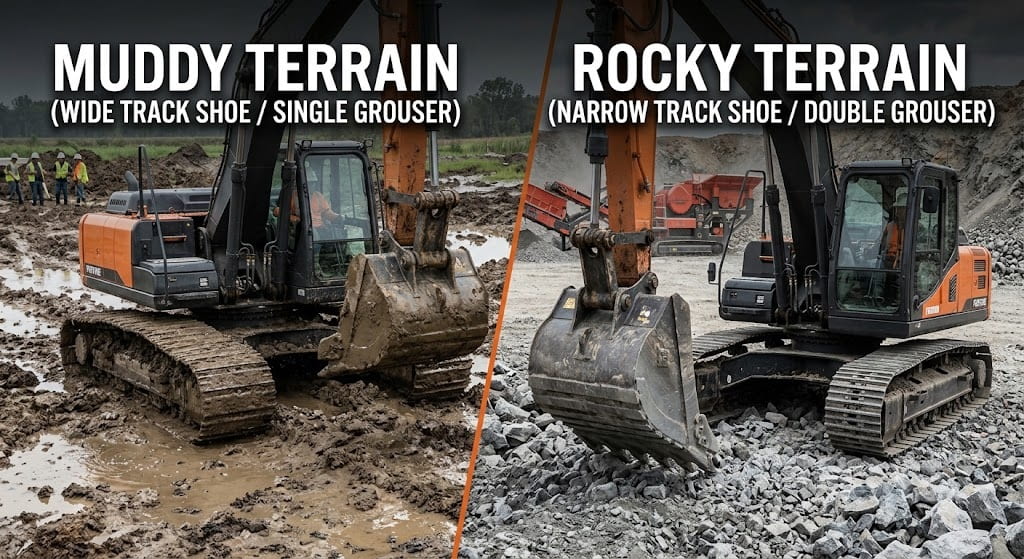

Cómo adaptar el ancho de la zapata al terreno

El ancho de la zapata se relaciona con la forma en que se distribuye el peso de la máquina. En condiciones blandas, la flotación importa más que cualquier otra cosa. En superficies duras y compactas, una zapata más estrecha reduce la carga sobre la cadena y disminuye el esfuerzo necesario para girar.

• Terreno blando, húmedo o fangoso: una zapata más ancha reduce la presión sobre el suelo y disminuye el hundimiento.
• Terreno firme o compactado: una zapata más estrecha suele ser suficiente y resulta menos exigente para el tren de rodaje.
• Condiciones mixtas: elija una especificación intermedia y verifíquela con el rango recomendado por la máquina.
• Pendientes y trabajos laterales: un ancho excesivo puede aumentar la carga lateral; verifique que la combinación de máquina y zapata sea adecuada.

Más ancho no es automáticamente mejor. Cada aumento en el ancho añade peso a la cadena e incrementa la carga en los pasadores, bujes y rodillos. La zapata correcta es la más estrecha que aún proporcione una flotación aceptable en las condiciones de trabajo.

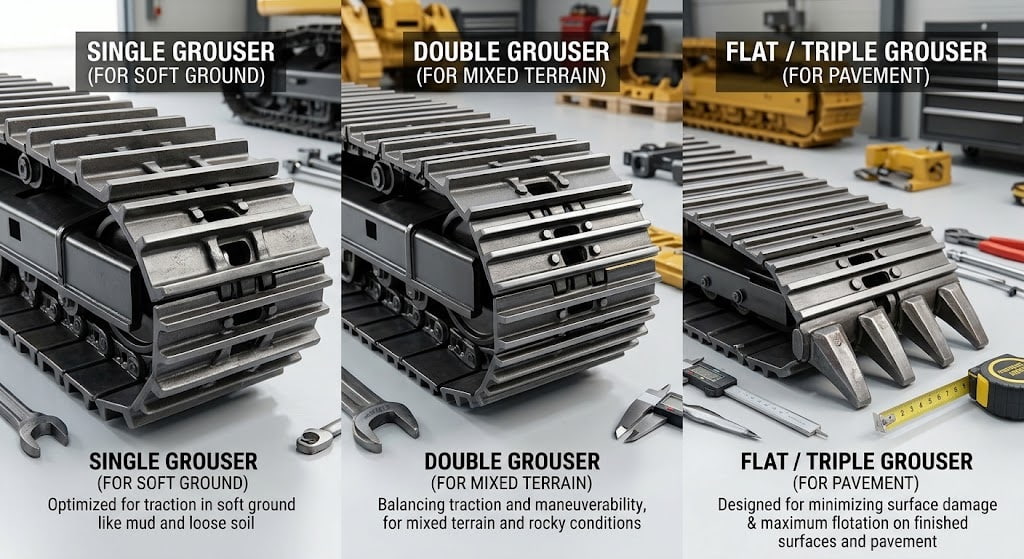

Cómo adaptar el tipo de garra a la superficie

La garra es la barra que penetra en el terreno. Su altura y perfil determinan la tracción, así como el daño que la máquina causa en la superficie por la que transita.

• Garra estándar: tracción de uso general para suelo, arcilla y condiciones mixtas.
• Garra triple: tres barras en lugar de una, lo que proporciona un desplazamiento más suave y un buen agarre en terrenos firmes.
• Garra alta: mayor penetración para terrenos blandos, resbaladizos o con pendiente.
• Placa plana o de calle: perfil bajo para trabajos que no deban dañar una superficie pavimentada.
• Almohadilla de goma o con clip: protege el asfalto, el hormigón y los suelos acabados durante el desplazamiento por carretera o el trabajo en interiores.

La altura de la garra también afecta la vida útil del tren de rodaje. Una garra más alta proporciona un mayor agarre pero crea un brazo de palanca más largo, por lo que los impactos contra las rocas transmiten más carga a la zapata, la cadena y los rodillos. En roca dura, una garra moderada con una placa de zapata resistente suele ser más económica que una agresiva que transfiere los golpes a la cadena.

Roca: Gestión del desgaste y del impacto

Trabajar en roca cambia las prioridades. La tracción rara vez es el problema; el desgaste y el impacto sí lo son. La teja debe resistir el contacto constante con material afilado y duro sin agrietarse ni desgastarse por completo.

• Prefiera una placa de teja más gruesa y soldaduras de garra reforzadas para trabajos en roca abrasiva.
• Evite una altura excesiva de la garra cuando la cadena ya esté sometida a esfuerzo por impacto.
• Compruebe los pernos de la teja con regularidad; el trabajo en roca afloja la tornillería más rápido que el trabajo en suelo.
• Inspeccione el desgaste de la garra en el borde de ataque, donde ocurre la mayor parte de la abrasión.

Para las máquinas que trabajan en condiciones mixtas, los propietarios suelen conservar dos juegos de tejas y cambiarlos según la estación o el tipo de trabajo. Parece un coste adicional, pero adaptar la teja al terreno suele costar menos que sustituir prematuramente la cadena y los rodillos. Por eso también los compradores serios comparan las especificaciones exactas de la teja para su categoría de máquina en lugar de pedir por apariencia, y por eso verificar una zapata de teja de oruga para tractores de cadenas y excavadoras Caterpillar con respecto al modelo y al intervalo de números de serie de la máquina es la forma práctica de confirmar la anchura, el paso y el tipo de garra antes de realizar el pedido.

Superficies acabadas: Proteja el terreno y la máquina

El trabajo en asfalto, hormigón o terrenos acabados es un problema diferente. La máquina debe desplazarse sin destrozar la superficie, y la teja debe resistir el contacto de baja tracción y alta fricción que con lleva.

• Monte zapatas de goma o de enganche rápido (clip-on) para desplazamientos por carretera y zonas de trabajo pavimentadas.
• Utilice zapatas planas o de calle donde la superficie deba permanecer intacta y la tracción no sea crítica.
• Reduzca la velocidad de desplazamiento y evite los giros bruscos, que son la causa principal de los daños en la superficie.
• Inspeccione las zapatas tras los desplazamientos por carretera; la falta de zapatas carga las restantes de forma desigual.

La protección de la superficie no es solo una cuestión de apariencia. El pavimento dañado genera reclamaciones y costes de reparación que suelen superar el precio de un juego de zapatas, por lo que adaptar la teja a la superficie es tanto una decisión comercial como técnica.

Referencia rápida de selección

La siguiente tabla combina ambas variables para tipos de trabajo comunes. Utilícela como punto de partida y confirme la especificación final con el manual de la máquina y los datos del proveedor.

Errores comunes de selección

• Elegir la zapata más ancha disponible sin comprobar el efecto sobre la carga de la cadena y los rodillos.
• Usar garras altas en roca y luego preguntarse por qué la cadena falla prematuramente.
• Conducir sobre asfalto con garras estándar y dañar la superficie.
• Hacer juego con las zapatas por foto o apariencia en lugar de por paso, ancho y patrón de pernos.
• Ignorar el par de apriete de los pernos de las zapatas y perder zapatas durante el trabajo.
• Reemplazar las zapatas sin inspeccionar la cadena y los rodillos al mismo tiempo.

Comprar las zapatas correctas

Antes de hacer el pedido, prepare el modelo y el número de serie de la máquina, el ancho y el paso actuales de las zapatas, el tipo y la altura de la garra, el patrón de los agujeros para pernos y las condiciones de trabajo a las que se enfrenta la máquina. Los proveedores pueden confirmar la especificación correcta mucho más rápido cuando se incluyen estos detalles.

Debido a que las zapatas, la cadena, los rodillos y las ruedas dentadas se desgastan juntos, por lo general vale la pena revisar todo el tren de rodaje cuando se reemplazan las zapatas. Los equipos que planifican de esta manera a menudo revisan la gama completa de piezas del tren de rodaje mientras especifican nuevas zapatas, de modo que los rodillos desgastados o una cadena estirada se puedan reemplazar en el mismo trabajo en lugar de causar una segunda avería poco después.

Preguntas frecuentes

¿Debo elegir zapatas más anchas para terrenos fangosos?

Por lo general sí, porque las zapatas más anchas reducen la presión sobre el suelo y mejoran la flotación. Confirme que el ancho esté dentro del rango recomendado para su máquina.

¿Qué tipo de garra es mejor para trabajos en roca?

Una garra estándar en una placa de zapata más gruesa y reforzada suele ser la opción más económica en roca, ya que el desgaste y el impacto importan más que el agarre.

¿Puedo usar las mismas zapatas en asfalto y en tierra?

No es lo ideal. Las garras estándar dañan las superficies pavimentadas. Las zapatas de goma o planas son la solución práctica cuando la máquina debe trabajar en terreno terminado.

¿Cómo sé el ancho y el paso de mi zapata?

Mida el ancho de la zapata, el paso entre los eslabones de la cadena y la separación de los agujeros de los pernos, o lea la especificación en el manual de piezas de su modelo de máquina.

¿Los zapatos más anchos desgastan el tren de rodaje más rápido?

Aportan peso y carga a la cadena y a los rodillos, por lo que una zapata innecesariamente ancha puede acortar la vida útil de los componentes. El objetivo es conseguir la zapata más estrecha que aún funcione en sus condiciones.

Conclusión

La selección de las zapatas de oruga es una decisión en dos partes: el ancho controla la flotación y la carga, y el tipo de teja controla el agarre y el daño a la superficie. Adapte el ancho según lo blando que sea el suelo, elija el tipo de teja según la tracción y la protección que requiera el trabajo, y verifique las especificaciones con el modelo de su máquina antes de realizar el pedido. Al reemplazar las zapatas, revise la cadena, los rodillos y las ruedas motrices en la misma inspección. Una máquina con las zapatas adecuadas se desplaza mejor, se desgasta más despacio y daña menos el suelo sobre el que trabaja.
