Probablemente se enfrentará a uno de los cinco problemas principales de las bieletas del cucharón durante las operaciones de servicio pesado: pasadores y bujes gastados, enlaces en H y enlaces laterales agrietados o doblados, orejas del cucharón alargadas y agujeros desgastados, retenedores sueltos o componentes de la articulación atascados y desalineados. El ciclo de carga constante, la gravilla abrasiva, la sobrecarga severa y los programas de engrase omitidos aceleran drásticamente este desgaste mecánico. Cada problema descrito a continuación cubre síntomas específicos, causas raíz subyacentes y una solución confiable basada en piezas. Una reparación temprana y proactiva protege el cilindro del cucharón, el brazo y la geometría general de la pluma, mientras que el abastecimiento de piezas de calidad de piezas de varillaje de cucharón para excavadora garantiza que la reparación se mantenga duradera en condiciones de trabajo difíciles.

Durante las operaciones exigentes de servicio pesado, los propietarios de excavadoras probablemente se enfrentarán a uno de los cinco problemas principales de las bieletas del cucharón: pasadores y bujes gastados, enlaces en H y enlaces laterales agrietados o doblados, orejas del cucharón alargadas con agujeros desgastados, retenedores sueltos o componentes de la articulación atascados y desalineados. Estos problemas no son solo inconvenientes menores; impactan directamente en la eficiencia de excavación y la seguridad operativa de su máquina.

Las causas raíz de estas fallas son a menudo una combinación de entornos de trabajo duros y estrés operativo. El ciclo de carga constante, la gravilla abrasiva que penetra en las juntas, la sobrecarga severa durante la rotura de rocas y los programas de engrase omitidos aceleran drásticamente el desgaste mecánico. Además, un tamaño de cucharón inadecuado o reparaciones de soldadura deficientes pueden crear concentraciones severas de tensión, lo que lleva a una fatiga estructural repentina.

Para diagnosticar estos problemas a tiempo, los operadores deben buscar síntomas específicos. Un juego excesivo o "holgura" en el cucharón indica pasadores y bujes gastados. Las grietas visibles o la flexión a lo largo de los brazos de la articulación indican una falla estructural. Si las orejas del cucharón están alargadas, el pasador no mantendrá el torque, lo que causará una desalineación. Además, si la articulación se atasca o se siente lenta, a menudo apunta a un componente doblado o a una falta de lubricación adecuada.

Ignorar estos síntomas conduce a consecuencias catastróficas. Una articulación gastada transfiere cargas de choque anormales al cilindro hidráulico, al brazo y a la geometría general de la pluma. Esto no solo destruye la alineación de sus componentes principales de excavación, sino que también conduce a tiempos de inactividad extremadamente costosos y a reparaciones estructurales mayores.
La reparación temprana y proactiva es la clave para proteger su flota. Al abordar los componentes gastados de inmediato, usted preserva la integridad de su sistema hidráulico. Cuando llegue el momento de reemplazar piezas, buscar piezas de varillaje de cucharón para excavadora garantiza que la reparación siga siendo duradera en las condiciones de trabajo más duras. Los pasadores de alta calidad tratados térmicamente, los enlaces en H reforzados y los bujes precisos restauran la geometría de fábrica y devuelven su maquinaria pesada al máximo rendimiento.

Puntos clave

• Reemplace los pasadores y bujes gastados como un juego emparejado de inmediato para mantener el conjunto de varillaje perfectamente alineado y evitar daños estructurales prematuros adicionales.

• Renueve los enlaces en H y los enlaces laterales doblados juntos para restaurar por completo la geometría correcta de fábrica, los ángulos de excavación y el control del cucharón.

• Utilice mandrinado de líneas especializado y soldadura precisa para arreglar orejas de cucharón alargadas y agujeros desgastados para un ajuste seguro y una reparación estructural duradera.

Pasadores gastados, bujes y piezas de varillaje de cucharón para excavadora

Pasadores y bujes gastados

Un cucharón flojo y descuidado es su primera señal de advertencia de la degradación de la articulación. Por lo general, escuchará un sonido metálico distintivo o un golpe sordo durante el ciclo de volteo del cucharón, y el cucharón se desviará visiblemente o tendrá dificultades para mantener una pendiente precisa. Las ranuras profundas, las zonas planas pulidas o la descamación de la superficie en los pasadores de acero confirman que la junta está completamente más allá de toda salvación. El desgaste unilateral o asimétrico generalmente apunta a una carga lateral desigual, un pasador doblado o una pérdida de coaxialidad en los orificios de las placas de las orejas estructurales.

La lubricación deficiente o inadecuada impulsa la gran mayoría de este daño de metal contra metal. La grasa de alta calidad forma una película protectora y viscosa entre las superficies metálicas de acoplamiento, actuando como un amortiguador vital contra las cargas de impacto. Los intervalos de engrase omitidos, el engrase excesivo que revienta los sellos de goma y la intrusión de gravilla fina destruyen esa película protectora y aceleran drásticamente el desgaste por fricción.

Mida siempre antes de decidir sobre una ruta de acción correctiva. Compare la holgura radial medida entre el pasador y el buje con estos umbrales operativos estándar:

La colocación de calzas solo compra tiempo temporal bajo cargas ligeras. Una vez que la holgura de la junta supera la tolerancia operativa segura, siga esta solución de instalación probada:

• Reemplace siempre los pasadores y bujes de la excavadora juntos como un juego emparejado para preservar la alineación coaxial ideal.

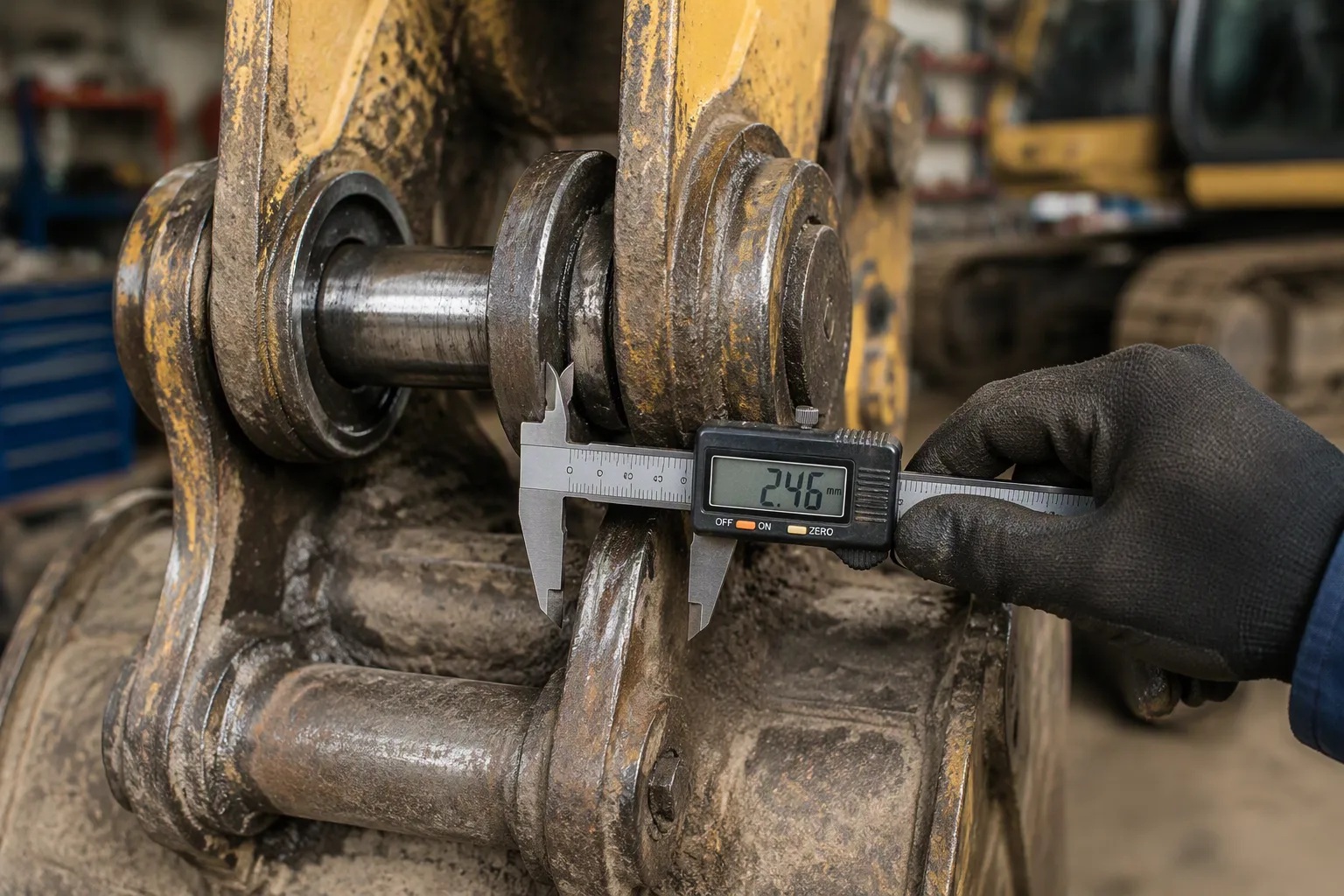

• Mida el agujero de la carcasa estructural con precisión con un micrómetro de interiores y el pasador de repuesto con un micrómetro de exteriores.

• Congele el pasador de acero por debajo de −20 °C y presione suavemente en un buje expandido térmicamente por calor para lograr un ajuste de interferencia adecuado.

• Recubra toda la junta ensamblada a fondo con grasa de molibdeno para alta temperatura, luego verifique una rotación suave y sin atascamientos con cero juego lateral.

Enlaces en H y enlaces laterales agrietados o doblados

El estrés operativo excesivo y la sobrecarga pesada mucho más allá de los límites del fabricante doblarán o torcerán permanentemente los enlaces en H y los enlaces laterales. La carga lateral pesada durante los ciclos de giro rápidos, los golpes accidentales contra los servicios públicos enterrados y los orificios de los pasadores agrandados desalinean todo el marco de la excavadora. Observe cuidadosamente si hay un cucharón que se balancea excesivamente incluso con pasadores apretados, movimientos de torsión durante el rizo del cucharón, agujeros distorsionados en forma de huevo y grasa que sale disparada hacia los lados en lugar de distribuirse por la superficie de apoyo. Las fracturas finas a lo largo de las costuras de soldadura estructural cerca del tubo central indican una falla catastrófica inminente.

El enlace en H transmite efectivamente una fuerza masiva del cilindro hidráulico directamente al cucharón; los enlaces laterales, comúnmente llamados enlaces de inclinación, actúan como brazos de pivote estabilizadores vitales. La restauración de ambos componentes simultáneamente restablece la geometría cinemática correcta y el control del cucharón. Los enlaces en H para cucharón de excavadora de primera calidad Fortune se fabrican estrictamente según los estándares de calidad OEM, lo que garantiza un ajuste preciso para las excavadoras Komatsu PC200-7, PC300-7/8, PC400-7 y Hitachi ZX200, ZX330-5G y EX400, incluidos los modelos populares como el enlace en H para excavadora Komatsu PC200-7 PC300-8

• . Al ejecutar reparaciones, siga estas pautas:

• Reemplace el enlace en H central y ambos enlaces laterales coincidentes juntos como un conjunto estructural completo.

• Elija componentes de bieleta de cuchara de alta resistencia y protegidos contra la corrosión si opera en lugares de trabajo muy polvorientos, fangosos o húmedos.

• Vuelva a engrasar todos los pivotes de la bieleta de basculamiento estrictamente según lo programado y vuelva a comprobar la alineación del bastidor después de cualquier reparación estructural importante.

Problemas de bieletas atascadas e hidráulicos de la cuchara

Una geometría de bieleta gastada y distorsionada ejerce una tensión severa y anormal en todo el sistema hidráulico de la cuchara de la excavadora. Una mala geometría de las bieletas reduce drásticamente la fuerza de excavación por arranque y la eficiencia de penetración en el suelo, lo que obliga al cilindro hidráulico principal de la cuchara a trabajar mucho más para lograr exactamente el mismo corte. Por lo tanto, reparar y alinear el varillaje mecánico es una parte esencial para prevenir fallas hidráulicas prematuras en la cuchara, en lugar de tratarlo como un trabajo de mantenimiento completamente separado.

Orejas de cuchara alargadas y agujeros desgastados

La corrosión ambiental y los ciclos de carga pesada continuos abren y deforman gradualmente las orejas de la cuchara y los agujeros estructurales con el tiempo. Cada ciclo de excavación transmite intensos choques de carga directamente a través de los pasadores de las bieletas, lo que hace que el agujero de acero pierda lentamente su forma circular original. Notará un comportamiento irregular al voltear la cuchara, un ruido metálico audible al girar o mover la cuchara y un desgaste acelerado visible en los componentes de las bieletas adyacentes. Estos síntomas suelen surgir cuando los componentes de las orejas gastados, flojos o dañados provocan un atasco mecánico, un juego excesivo en las articulaciones o una inmensa tensión en los cilindros hidráulicos.

Mida siempre a fondo el diámetro del agujero interno antes de elegir un camino de reparación. Consulte la guía de diagnóstico a continuación:

El mandrinado de líneas profesional restaura eficazmente el tamaño del agujero, la forma concéntrica y la alineación precisa a las especificaciones originales de fábrica. Los técnicos acumulan el metal base dañado mediante soldadura especializada y luego lo mecanizan a las dimensiones exactas haciendo referencia a la línea central real de la oreja. Obtener piezas de calidad para excavadora de piezas de bieleta de cuchara ayuda a restaurar la geometría adecuada de las bieletas y mantiene toda la articulación del pivote funcionando sin problemas según lo diseñado.

Retenes flojos y varillaje de excavadora desalineado

Los bujes gastados, los eslabones laterales doblados o los accesorios sueltos empujan rápidamente todo el conjunto de varillaje de la excavadora fuera de su alineación adecuada. Los accesorios de retención sueltos, dañados o faltantes hacen que las fallas escalen extremadamente rápido. Esté atento al movimiento lateral anormal en las juntas de pivote, polvo metálico fresco de color marrón rojizo que se acumula alrededor de un punto de pivote y un golpe metálico agudo que reemplaza a una junta que antes era silenciosa. Un perno de retención o anillo de seguridad flojo puede salirse por completo desapercibido hasta que el pasador de acero pesado se sale completamente de su agujero. Omitir las inspecciones diarias básicas convierte una reparación menor de hardware en una avería catastrófica mayor.

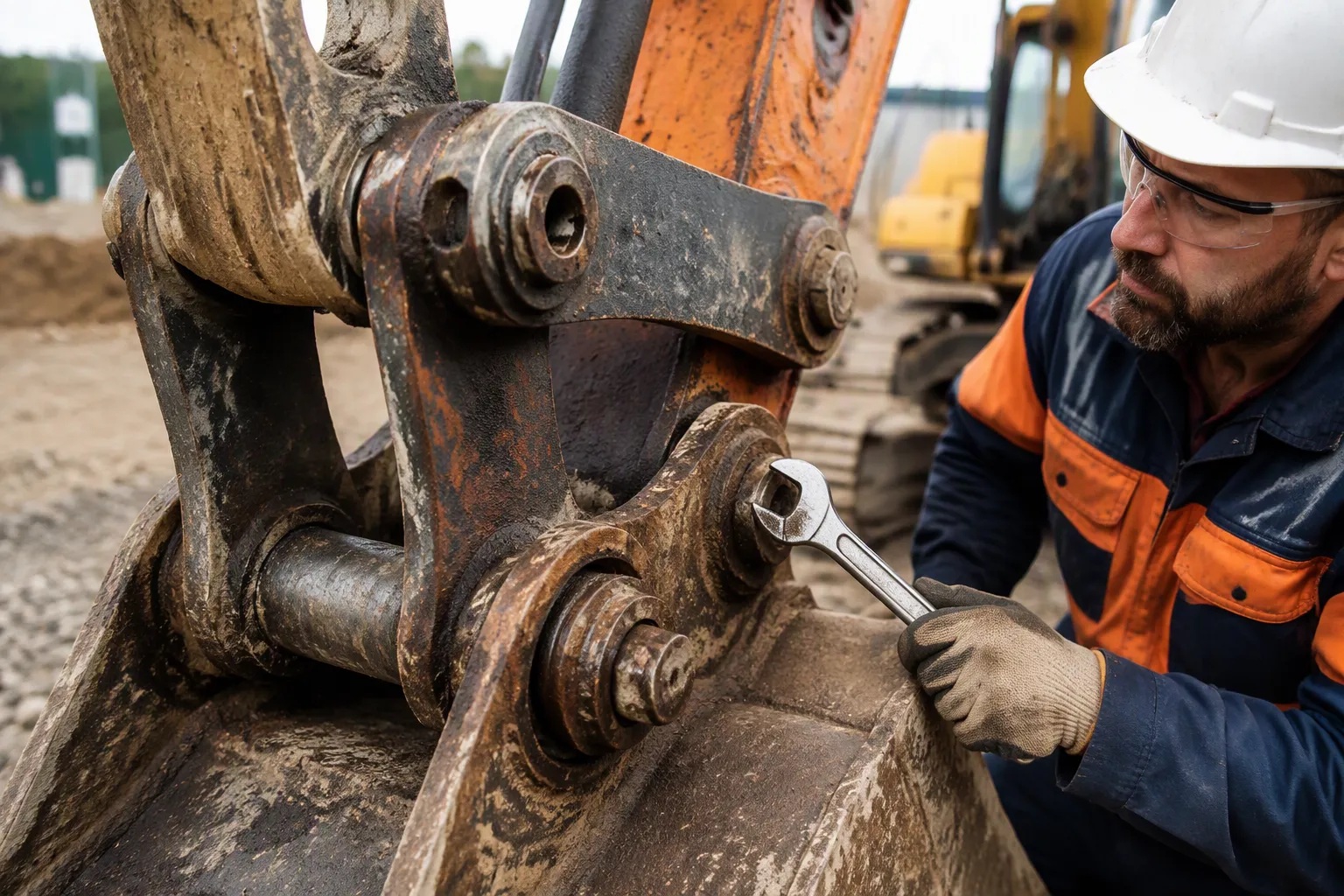

Instale siempre retenes seguros en ambos extremos de los pasadores siguiendo estrictamente el método de par recomendado por el fabricante, y aplique grasa fresca antes de comenzar el siguiente turno de operación. Los componentes de primera calidad como el Hitachi ZX200 ZX330-5G Excavator Bucket Link proporcionan un ajuste confiable y resistente para reparaciones de mantenimiento exigentes. La instalación de bieletas de cuchara nuevas y diseñadas con precisión corrige la alineación del bastidor y evita una mayor tensión hidráulica destructiva. Elija siempre pasadores robustos y protegidos contra la corrosión y piezas de repuesto de bieletas si trabaja en entornos de trabajo polvorientos, abrasivos o de alta humedad.

Los síntomas como una respuesta hidráulica lenta, capacidad de elevación reducida, movimiento espasmódico del brazo, sobrecalentamiento del fluido hidráulico o eficiencia de combustible en disminución a menudo indican problemas de atasco mecánico en desarrollo que deben diagnosticarse y repararse con prontitud.

Detecte siempre el desgaste mecánico al principio de su ciclo. Un pasador de acero gastado ovaliza gradualmente su buje de bronce, el buje gastado posteriormente muerde el agujero de la carcasa estructural y la reparación requerida pasa rápidamente de un simple cambio de pasador a una soldadura compleja y mandrinado de líneas. El varillaje flojo también obliga al sistema hidráulico a demandar mucha más potencia, lo que hace que los problemas hidráulicos persistentes de la cuchara se compongan rápidamente. Reemplace siempre los pasadores y los bujes antes de que la holgura interna sea excesiva, protegiendo sus costosos cilindros de cuchara de una severa tensión de carga lateral.

Los pasadores y bujes desgastados siempre golpean, por lo que debe reemplazarlos juntos como un juego completo emparejado. Los eslabones en H y los eslabones laterales doblados se retuercen bajo carga, por lo que debe renovar ambos lados simultáneamente. Los orificios de oreja alargados y los agujeros desgastados exigen un mandrinado de líneas profesional. Los retenes flojos requieren un reajuste rápido y el par de apriete adecuado. Los conjuntos de varillaje desalineados siempre requieren piezas de repuesto de bieletas para excavadora nuevas. Establezca un programa estricto de mantenimiento de rutina para inspeccionar, dar servicio y reemplazar los componentes desgastados del varillaje de la cuchara a tiempo para mantener el rendimiento de la máquina predecible y productivo.

Preguntas frecuentes

Las reparaciones adecuadas del varillaje de la cuchara protegen a todo el sistema hidráulico de tensiones indebidas. Inspeccione y repare siempre los cilindros de la cuchara de la excavadora inmediatamente cuando note fugas de fluido externas, y planifique revisiones mecánicas importantes antes de que los pequeños fallos se conviertan en costosas averías.

¿Cómo se detecta un varillaje de cuchara de excavadora defectuoso en el campo?

Observe de cerca si hay una cuchara floja y suelta, ruidos fuertes de golpes en los puntos de pivote durante la descarga o el enrollado, un movimiento de la cuchara espasmódico o vacilante y una deriva general de la posición de la cuchara mientras se mantiene una pendiente. Un varillaje severamente desgastado ejerce una fuerte tensión mecánica en el circuito hidráulico y propicia problemas hidráulicos continuos en la cuchara.

¿Puede un varillaje mecánico desgastado causar realmente importantes problemas hidráulicos en la cuchara?

Sí, absolutamente. Una geometría de varillaje mala y floja obliga a los cilindros hidráulicos principales de la cuchara a trabajar mucho más contra una mayor resistencia mecánica. El fluido hidráulico se calienta notablemente más, los sellos internos de los cilindros fallan prematuramente y las persistentes fugas de fluido hidráulico se producen inevitablemente. Repare el varillaje mecánico a tiempo para limitar los problemas hidráulicos de la cuchara y evitar costosas pérdidas de fluido.

¿Qué tareas abarca el mantenimiento preventivo regular de la varillaje?

El mantenimiento rutinario requiere engrasar todas las juntas de pivote estrictamente según lo previsto e inspeccionar a fondo los pasadores, los bujes, las placas de bloqueo y los retenedores de pernos. Revise periódicamente los niveles de líquido hidráulico y vigile si hay fugas en los sellos cerca de los cilindros del cucharón. Un mantenimiento preventivo constante identifica los sellos gastados y los pasadores flojos mucho antes de que los problemas menores se conviertan en fallas mayores en el sistema hidráulico del cucharón.
