Los problemas comunes de desgaste del tren de rodaje, si se detectan a tiempo, cuestan entre un 40 % y un 60 % menos que un reemplazo completo. El tren de rodaje es el componente más caro. Un rodillo de oruga desgastado puede provocar una reconstrucción de 6000 dólares. Las cinco principales señales de advertencia detren de rodaje de la excavadoraregionesEntre las señales de alerta se incluyen tensión anormal en la vía, desgaste en los dientes de la rueda dentada, rodillos agrietados, piezas sueltas y ruidos inusuales. Ignorar estas señales puede provocar fallas catastróficas y costosos tiempos de inactividad. Esta guía ofrece un enfoque práctico para detectar estos problemas a tiempo.

Conclusiones clave

• Las inspecciones visuales diarias permiten detectar señales tempranas como hundimiento de las vías, grietas y pernos sueltos.

• Una tensión adecuada de las orugas evita el desgaste acelerado de las ruedas dentadas y las poleas tensoras.

• Los ruidos metálicos o de fricción inusuales indican contacto metal con metal.

• Utilice medidores de desgaste para medir con precisión los dientes de la rueda dentada y las bridas de la polea tensora.

• La limpieza y lubricación regulares eliminan los residuos y reducen la fricción.

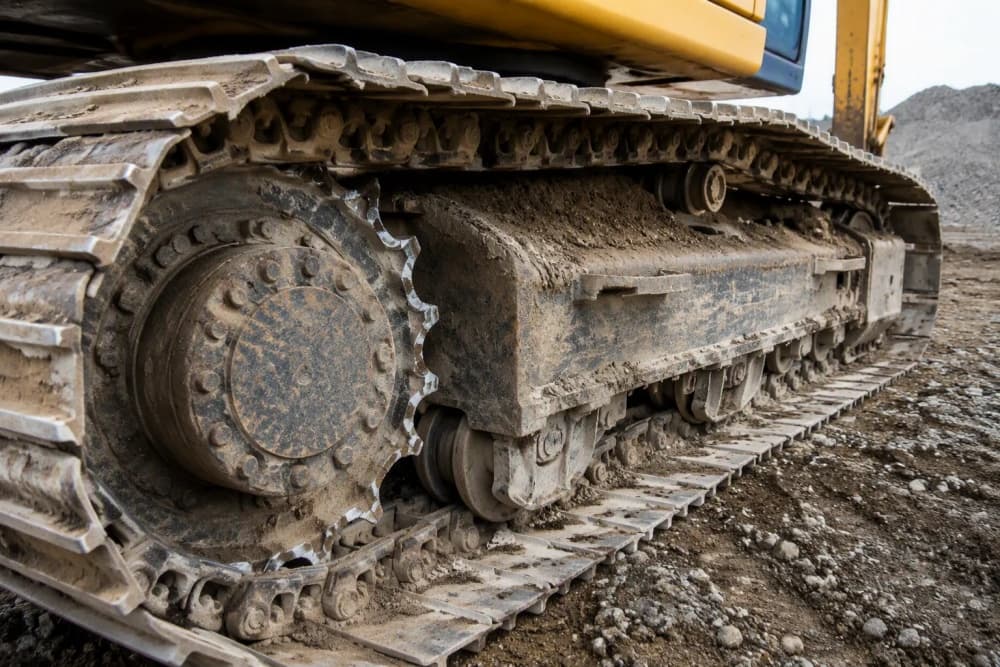

¿Cuáles son los primeros signos visuales de desgaste en el tren de rodaje de una excavadora?

Desgaste de la vía y estiramiento de la cadena

Uno de los primeros indicadores visuales del desgaste del tren de rodaje es la comba de la oruga. A medida que la cadena se estira, la oruga cuelga más baja de lo normal. Puede medir la comba comprobando la distancia entre la oruga y la parte inferior de larodillo portadorEn una excavadora típica de 20 toneladas, la flecha suele estar entre 35 y 45 mm, aunque los valores exactos dependen de la marca y la aplicación. Si se supera este rango, indica que la cadena se está alargando.

Puedes detectar el alargamiento de la cadena buscando estos indicadores:

• Alargamiento del paso superior al 2%: Un indicador de alta gravedad que requiere la sustitución de todo el conjunto.

• Placas de eslabón agrietadas, especialmente cerca de los soportes de los pasadores: Requiere el reemplazo inmediato de la cadena.

• El patrón en forma de aleta de tiburón en los dientes del piñón indica un desgaste avanzado y es una señal visual directa del alargamiento de la cadena.

Es necesario sustituir la cadena cuando el alargamiento del paso supera el 2 % de las especificaciones originales; este es un indicador clave para evitar daños en la rueda dentada y mantener un funcionamiento seguro.

Herrajes de riel faltantes o sueltos

Los pernos de las zapatas de la oruga son fundamentales para la integridad estructural. Un perno roto o faltante no solo debilita la zapata, sino que también puede provocar daños mayores si no se repara.

Los pernos son fundamentales para el buen funcionamiento de su maquinaria. Si faltan, se han roto o están dañados, es señal de que probablemente sea necesario reemplazarlos. Esto compromete la integridad estructural de su equipo y puede representar un riesgo para la seguridad.

Los principales indicios de problemas de hardware incluyen:

• Tornillos faltantes o sueltos: Esta condición puede provocar inestabilidad y un mayor desgaste en otros componentes.

Inspeccione los pernos de la vía cada 500 horas o mensualmente. Use una llave dinamométrica para verificar que estén bien apretados. Apriételos inmediatamente si detecta alguna holgura.

Grietas visibles en rodillos y poleas tensoras.

Las grietas en los rodillos y las ruedas guía son un claro signo de fatiga del tren de rodaje. Estas grietas se pueden detectar durante las inspecciones diarias. Las causas comunes incluyen:

• Fatiga del metal por ciclos de tensión repetidos

• Tensión inadecuada

• Acumulación de escombros y lodo

• Sobrecalentamiento y temperaturas extremas

• Contaminación de fluidos y niveles bajos

• Impacto de rocas o baches

• defectos de fabricación

• Corrosión por agua salada o exposición a productos químicos

¿Cómo afecta la tensión de las orugas al desgaste del tren de rodaje de su excavadora?

La tensión de la oruga es el ajuste más importante que usted controla en su máquina. Una tensión incorrecta es la principal causa de fallas prematuras en los componentes del tren de rodaje. Al ajustar la tensión incorrectamente, se acelera el desgaste en todo el sistema. La relación entre la tensión y la vida útil de los componentes es directa y cuantificable.

Síntomas de sobretensión

La sobretensión crea una presión excesiva en cada pieza móvil. Se fuerzan los bujes de la vía contradientes de la rueda dentadaCon una presión de contacto considerablemente mayor, se genera una fricción masiva que produce acumulación de calor y un desgaste acelerado. Los cojinetes del rodillo tensor delantero son los que más sufren. La tensión constante y elevada los somete a un estrés y una fricción excesivos, lo que reduce directamente su vida útil.

Una mayor tensión en la oruga conlleva un mayor desgaste de las ruedas dentadas, y una menor tensión en la oruga (menor carga) conlleva un menor desgaste.

Puedes identificar la tensión excesiva a través de varios síntomas observables:

• Desgarros y deformaciones en los bordes exteriores de la vía.

• Pérdida de potencia durante el funcionamiento

• Desgaste excesivo del cojinete del rodillo tensor

• Aumento de las vibraciones, especialmente en terrenos irregulares.

• Ausencia de comba visible (las orugas parecen estiradas y tensas).

• Tracción reducida en terrenos blandos o fangosos.

• Mayor consumo de combustible debido al aumento de la resistencia a la rodadura.

El indicador más fiable sigue siendo la holgura de las orugas. Si la holgura es inferior al valor especificado en el manual de servicio, las orugas están demasiado tensadas. Para corregir esta situación, debe liberar la grasa del cilindro tensor.

Síntomas de tensión insuficiente

La falta de tensión presenta un conjunto de problemas igualmente peligrosos. Las orugas sueltas no se acoplan correctamente a los dientes de la rueda dentada ni a las bridas de los rodillos. Este acoplamiento incorrecto provoca astillamiento y un desgaste irregular en los dientes de la rueda dentada. La oruga puede salirse de las ruedas dentadas motrices, lo que acelera el desgaste de los componentes.

Las orugas demasiado apretadas ejercen una presión excesiva sobre los componentes, acelerando su desgaste. Las orugas sueltas pueden salirse de las ruedas dentadas motrices, lo que provoca un desgaste más rápido de los componentes.

La consecuencia más grave de la falta de tensión en la vía es el descarrilamiento. Una holgura excesiva en la vía provoca directamente que esta se salga de la rueda tensora delantera o se suba por encima de la rueda dentada durante los giros, las cargas laterales o el funcionamiento de la pala. El riesgo aumenta significativamente durante la marcha atrás. Aproximadamente el 75 % de los eslabones de la vía permanecen bajo contacto, carga y movimiento simultáneos entre la parte inferior de la rueda tensora delantera y el primer eslabón engranado con el diente de la rueda dentada.

Varias condiciones contribuyen a la falta de tensión:

• Las fugas en los sellos de aceite del cilindro tensor provocan una pérdida de presión hidráulica.

• Un resorte roto en el dispositivo de tensión impide que se mantenga la tensión adecuada.

• Pasadores y casquillos desgastados en los rieles de la cadena.

La holgura excesiva de la vía es causa directa de descarrilamiento. Si bien la tensión se ajusta normalmente mediante el cilindro tensor con una pistola de engrase, si la vía no se puede tensar incluso después de añadir grasa, el problema subyacente podría ser el desgaste de los pasadores y bujes de los rieles de la cadena. Una vez que estos componentes se desgastan, un simple ajuste de la tensión no resolverá el problema y podría ser necesario reemplazar el conjunto del riel de la cadena.

Cómo medir correctamente la comba

Para medir con precisión la comba de la oruga, necesita un método sistemático. Estacione su excavadora en terreno nivelado. Coloque la oruga de manera que el área entre la rueda guía delantera y el primer rodillo portador quede en su punto más bajo. Coloque una regla recta sobre la parte superior de la oruga. Mida la distancia vertical desde la regla hasta la parte superior del eslabón de la oruga.

Compare su medición con las especificaciones de su manual de servicio. Para una excavadora típica de 20 toneladas, la flecha suele estar entre 35 y 45 mm. Los valores exactos dependen de la marca y la aplicación. Si su medición está fuera de este rango, ajuste la tensión según corresponda.

Agregue grasa al cilindro tensor para aumentar la tensión y reducir la comba. Suelte la grasa para disminuir la tensión y permitir una mayor comba. Después de cada ajuste, haga funcionar la máquina brevemente y vuelva a medir. Repita este proceso hasta alcanzar la especificación correcta.

Se recomienda revisar la tensión periódicamente, cada 250 horas de funcionamiento o semanalmente, lo que ocurra primero. También debe revisarla después de cambios bruscos de temperatura o tras trabajar en condiciones extremas. Una correcta gestión de la tensión previene el desgaste prematuro y prolonga la vida útil de todo el sistema de tren de rodaje.

¿Qué información proporcionan los piñones y las ruedas tensoras desgastadas sobre el estado del tren de rodaje?

Los dientes de la rueda dentada revelan el estado real de todo el sistema de transmisión. Si observa un perfil afilado y puntiagudo en los dientes, se trata de un fenómeno conocido como "afilado". Esta formación indica que el paso de la cadena ha aumentado debido al estiramiento. La cadena se estira, por lo que los dientes ya no engranan correctamente con los casquillos.

The consequences of thiswearpattern extend beyond the sprocket itself:

• Uneven toothwearleads to poortrackengagement and diminished performance.

• Worn tooth profiles cause the bushing to slam into the tooth root, generating shock loads that travel back through the final drive.

• Once tooth tipwearexceeds 25-30% of original height, engagement becomes sloppy, causing thetrackto pitch and slap.

• Asymmetricwearfrom forward and reverse operation impairs the tooth's ability to mesh cleanly, reducing power transfer efficiency.

Flange Wear and Cracks on Idlers

Idlers carry a significant portion of your machine's weight, and their flanges guide thetrackchain along the frame. A misaligned front idler forces the chain to twist and bend as it travels, generating enormous side-loading forces. This unnatural movement concentrateswearheavily on one side of the idler's tread and flange. Adjacent rollers then take on a guiding role they were not designed for, leading to rapid abnormalwear.

An idler can last between3,000 to 5,000 operating hoursdepending on working conditions, maintenance practices, and material quality. This range applies to generalwearthat includes flange degradation.

Cracks on idlers signal metal fatigue from repeated stress cycles. You should inspect flanges for thinning edges and check the tread surface for flat spots. Both conditions shorten component life and compromise yourexcavator's stability.

Using Wear Gauges for Accurate Measurement

Visual inspection alone cannot give you precise data. You need calibrated tools to measurewearaccurately. Precision calipers, either digital or vernier, serve as the primary tool for measuring sprocket toothwear. The measurement method involves checking from the base of the tooth pocket to the tip of the tooth. You then compare this value against the manufacturer'swearlimit chart.

For idler flanges, you can use a dedicated flangeweargauge to measure the remaining thickness. Regular measurement every 250 hours helps you trackwearprogression and predict replacement intervals. This data-driven approach prevents unexpected failures and keeps yourundercarriageoperating efficiently.

What Mechanical Noises Signal Track Roller or Bushing Failure?

Your ears serve as powerful diagnostic tools during daily operation. Unusual sounds from the undercarriage often provide the earliest warning of component failure. You must learn to distinguish between normal operational noise and the sounds that indicate serious problems.

Clanking vs. Grinding Sounds

Different sounds point to different failure modes. You need to identify each one accurately to diagnose the root cause.

A rhythmic clack that repeats with each revolution demands immediate investigation. This sound typically indicates a loose track roller or one severely worn component. You should stop the excavator and inspect the affected area before continuing work.

The Sound of a Loose or Slipping Track

A loose track produces a distinctive slapping or flapping sound as it contacts the rollers and idlers. You might hear a dull thud each time the track loses proper engagement with the drive sprocket. This noise often accompanies visible track bounce during operation.

When you hear this sound, check your track tension immediately. A slipping track accelerates wear on bushings, sprockets, and rollers. You risk derailment if you continue operating under these conditions.

Vibration and Misalignment Indicators

Increased vibration through the cab provides a direct symptom link to track roller issues. Uneven roller wear causes this vibration, and that uneven wear may signal misalignment of tracks. Machines with worn rollers begin to ride rough and exhibit excessive track bounce.

The mechanism works as follows:

1. Track-excited vibration represents the most common vibration in tracked machines, generated by contact between track links and rollers.

2. Roller frame, idler, and sprocket alignment problems unevenly affect chain rollers, leading to uneven wear patterns.

3. This uneven wear produces a saw-pattern on track links, directly contributing to increased vibration.

4. The vibration transmits through the machine structure to the cab, becoming quite relevant when working on a smooth surface.

You should investigate any new vibration that appears during normal operation. Check for misalignment of tracks and inspect your track rollers for uneven wear patterns. Early detection prevents costly damage to your entire undercarriage system.

How Can Regular Maintenance Prevent Costly Undercarriage Replacement?

A structured maintenance routine protects your undercarriage investment. Daily checks, proper cleaning, and timely professional service prevent the small issues that grow into expensive failures. The cost of a few minutes each day is nothing compared to a $20,000 undercarriage rebuild.

Daily Visual Inspection Checklist

A daily visual inspection takes only ten minutes. Walk around your machine and check these items:

• Track tension: verify proper sag adjustment for your current conditions

• Track pads and shoes: inspect for wear, cracks, missing pieces, or loose bolts

• Track links and pins: look for visible wear, seized links, or elongation

• Idlers and rollers: check for leaks, damage, bearing play, and seal condition

• Sprockets: examine teeth for wear, chipping, or knife-edging

• Frame and guards: search for damage, cracks, or misalignment

This checklist covers the most common failure points. Perform it every morning before you start work. A lack of regular maintenance causes 80% of premature undercarriage failures.

The Role of Proper Cleaning and Lubrication

Cleaning removes the debris that accelerates wear. Mud, gravel, and clay pack into roller frames overnight. The packed material cures and hardens like concrete. When you move the excavator, these hardened obstructions freeze the top carrier rollers andbottom track rollersin place. Forcing the track to slide over a seized track roller grinds flat spots into the roller shells within days, permanently destroying the components.

If operating in sticky clay, loosen the steel track slightly. Mud packing will naturally tighten the track, so this adjustment compensates for the added tension that accelerates wear.

Regular lubrication of grease points keeps pins and bushings moving freely. Dry joints accelerate wear and create the metal-on-metal contact that destroys components.

When to Call a Professional for Undercarriage Service

Professional inspections catch issues you might miss during a quick walk-around. The frequency depends on your operating conditions:

Call a professional if you notice any of the following: unusual noises that persist, visible cracks on structural components, or measurements that exceed manufacturer wear limits. A trained technician can measure pin and bushing wear with precision tools and recommend the right time for replacement. This proactive approach saves you thousands of dollars compared to emergency repairs.

Una inspección diaria de 10 minutos evita un reemplazo del tren de rodaje de más de $20,000. Preste atención a señales visuales como hundimiento de la oruga, grietas y pernos faltantes. Escuche indicadores mecánicos como ruido y vibración. Revise problemas estructurales, incluyendo grietas en el bastidor y fugas de grasa de un rodillo de la oruga. La limpieza regular, el tensado adecuado y la lubricación oportuna siguen siendo las prácticas más rentables. Estas acciones reducen directamente el desgaste del tren de rodaje de la excavadora. Ante la duda, mida. Use medidores de desgaste y consulte el manual de su equipo para conocer los límites específicos. Este enfoque protege su inversión en la excavadora y prolonga la vida útil de los componentes de la oruga.

Preguntas frecuentes

¿Con qué frecuencia debo inspeccionar los bajos de mi vehículo para detectar signos de desgaste?

Debe realizar una inspección visual diaria antes de comenzar a trabajar. Una revisión rápida de 10 minutos permite detectar problemas a tiempo, como tornillos sueltos, holgura en las orugas o grietas. Semanalmente, mida la tensión de las orugas y el desgaste de las ruedas dentadas con un calibrador. Mensualmente, programe una revisión más exhaustiva.

¿Cuál es la causa más común de fallo prematuro del tren de aterrizaje?

Una tensión inadecuada en la vía provoca la mayoría de las fallas prematuras. Una tensión excesiva acelera el desgaste de las ruedas dentadas y las ruedas guía. Una tensión insuficiente provoca descarrilamientos y daños en los bujes. Las revisiones periódicas de la tensión previenen estos problemas y prolongan la vida útil de los componentes.

¿Se puede sustituir un solo rodillo o piñón desgastado?

Sí, se pueden reemplazar componentes individuales, pero primero hay que revisar las piezas relacionadas. Un piñón desgastado suele ir acompañado de una cadena estirada. Reemplazar solo un componente sin corregir el estiramiento de la cadena puede provocar un desgaste rápido de la pieza nueva.

¿Qué significa un ruido de rozamiento proveniente del tren de rodaje?

Un ruido de fricción suele indicar contacto metal con metal entre los casquillos desgastados y los dientes del piñón. Detenga la máquina inmediatamente. Inspeccione los dientes del piñón y la cadena de oruga para detectar un desgaste excesivo. Continuar operando puede causar daños catastróficos.
