Cómo leer los números de pieza del tren de rodaje: Una guía de referencia cruzada de OEM / Berco / ITMGuía de referencia

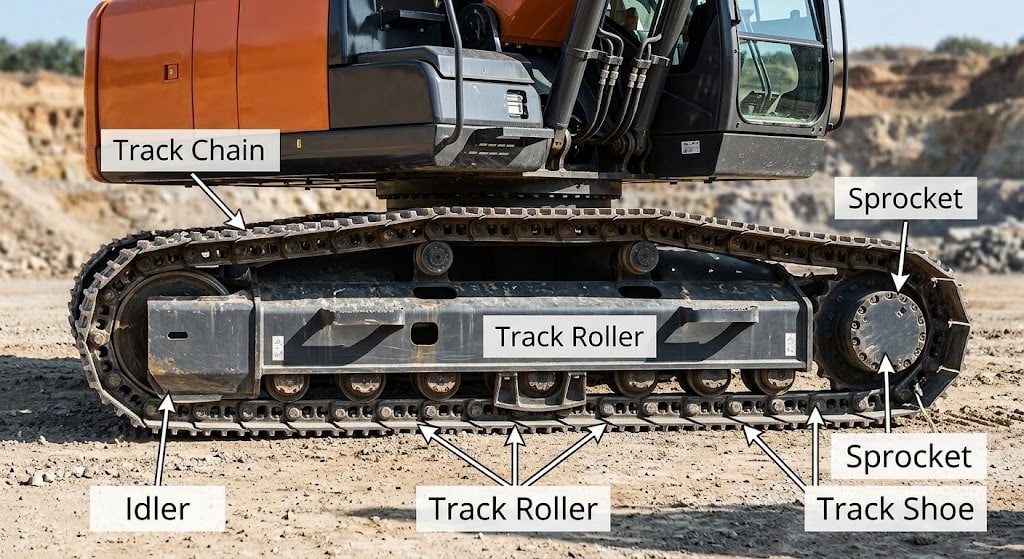

Las piezas del tren de rodaje se encuentran entre los componentes que se reemplazan con mayor frecuencia en las máquinas sobre orugas, y también son las piezas que se piden más a menudo por número en lugar de por descripción. Cada fabricante utiliza su propio sistema de numeración. Un número de equipo original de Caterpillar, Komatsu o Liebherr no coincidirá con el número utilizado por Berco, ITM u otro proveedor de repuestos, incluso cuando las piezas sean funcionalmente iguales. Es por eso que una verificación de referencia cruzada es importante antes de cada pedido. Esta guía explica cómo se estructuran normalmente los números de pieza, qué información necesita para una referencia cruzada confiable y dónde encontrar el número original en la máquina. Si usted maneja pedidos de reemplazo frecuentes, también ayuda trabajar con un catálogo que organice referencia cruzada de piezas del tren de rodaje de excavadoras datos por modelo de máquina y tipo de componente, para que el número correcto pueda confirmarse rápidamente.

Por qué los números de pieza importan más de lo que cree

Un número de pieza no es solo una etiqueta. Codifica a qué máquina se ajusta la pieza, a qué posición pertenece y, a veces, para qué rango de producción fue construida. Usarlo correctamente produce beneficios prácticos:

• Menos pedidos incorrectos y menos devoluciones por envío.
• Menor tiempo de inactividad, porque la pieza correcta llega a la primera.
• Cotizaciones más rápidas, ya que el proveedor puede fijar el precio a partir del número en lugar de fotos.
• Mejor control de existencias, porque cada número corresponde a un artículo.
• Calidad constante, ya que el número identifica la especificación exacta requerida.

Lo contrario también es cierto. Un número que parece casi correcto, con un dígito o sufijo diferente, generalmente significa una pieza que no encajará. Los componentes del tren de rodaje son pesados y costosos de enviar, por lo que el costo de un número incorrecto es mucho mayor que para las piezas pequeñas.

Cómo se estructuran normalmente los números de pieza OEM

Los números de equipo original difieren entre fabricantes, pero la mayoría sigue una lógica similar. El número normalmente incluye una referencia de grupo o familia, una secuencia única y, a veces, un código de revisión.

• Referencia de grupo o familia: un prefijo que indica el grupo de componentes, como tren de rodaje, motor o piezas hidráulicas.
• Secuencia: el conjunto principal de dígitos que identifica el artículo individual dentro del grupo.
• Sufijo de revisión o variante: una letra o dígito que muestra una versión actualizada o alternativa.
• Vínculo de modelo: en muchos sistemas, el mismo número base es compartido por varios modelos de máquina, razón por la cual se debe verificar la lista de modelos.

Vale la pena recordar dos advertencias. Primero, los mismos dígitos pueden aparecer en los sistemas de diferentes fabricantes con significados completamente diferentes. Segundo, un número sustituido puede ser reemplazado por uno más nuevo para la misma pieza, por lo que un número antiguo debe verificarse con los datos actuales en lugar de asumir que es válido.

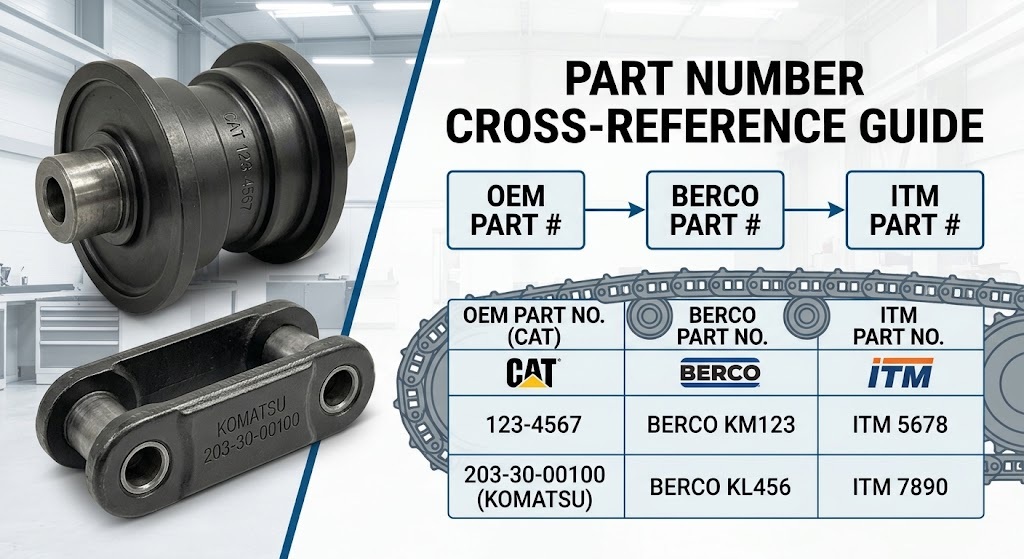

Cómo difieren los números de Berco e ITM

Los especialistas en repuestos como Berco e ITM fabrican piezas para una amplia gama de máquinas y utilizan sus propios sistemas de numeración internos. Estos números no son traducciones del número OEM. Son entradas de catálogo independientes que describen la misma pieza física.

Este es el punto clave para los compradores: la referencia cruzada no es una cuestión de convertir un formato de número en otro. Es una cuestión de hacer coincidir la especificación física. Los diámetros de orificio y eje, el tipo de brida, el paso del eslabón, el ancho de la zapata y las dimensiones de montaje son lo que realmente decide si una pieza funciona, y los números son solo una forma de localizar esa especificación en un catálogo.

Debido a que estos catálogos cubren muchas marcas, la misma familia de componentes aparece repetidamente bajo diferentes nombres de máquina. Un buen ejemplo es el tren de rodaje de las excavadoras europeas, donde una máquina puede cotizarse con un número original y un número de repuesto correspondiente que no se parece en nada. Los operadores que comparan un rodillo inferior equivalente de Berco para excavadoras Liebherr con la pieza original están comparando realmente dimensiones, no formatos de número, y esa es la comparación que determina si la pieza encajará.

Tabla 1: Lo que cada parte de un número le dice generalmente

La tabla a continuación resume el significado típico de cada elemento. Trátelo como un patrón general en lugar de una regla, porque cada fabricante aplica sus propias convenciones.

Tabla 2: Información necesaria para una referencia cruzada fiable

Los proveedores solo pueden confirmar una coincidencia cuando reciben la información correcta. La siguiente lista es lo que normalmente requiere una referencia cruzada profesional.

Tabla 3: Dónde encontrar el número original

Antes de realizar el pedido, dedique unos minutos a localizar el número original. Ahorra mucho más tiempo del que requiere.

Errores comunes al realizar referencias cruzadas

La mayoría de los errores de pedido siguen un pequeño número de patrones:

• Coincidir solo por el nombre del modelo, sin verificar el rango de serie.
• Asumir que un número de mercado de accesorios es una traducción directa del número OEM.
• Ignorar detalles de posición, como rodillos de pestaña sencilla frente a rodillos de doble pestaña.
• Usar un número obsoleto sin confirmar el reemplazo actual.
• Comparar dimensiones generales pero ignorar el paso de eslabón, el espaciado de los orificios de los pernos o el ancho de la zapata.
• Hacer pedidos basándose solo en fotos, sin ninguna dimensión medida.

Cada uno de estos errores se puede evitar con una lista de verificación breve. El hábito más útil es registrar los detalles y dimensiones de la máquina una vez, guardarlos en el archivo de servicio y reutilizarlos para cada futuro pedido de tren de rodaje.

Un ejemplo práctico: zapatas de oruga y rodillos

Considere dos situaciones comunes. En la primera, un operador necesita rodillos de oruga para una excavadora europea y solo tiene un número original que el distribuidor local ya no tiene en existencia. El enfoque correcto es confirmar el modelo de la máquina y el rango de serie, medir el diámetro del rodillo, el diámetro del eje y el tipo de pestaña, y luego solicitar al proveedor la entrada del catálogo que coincida con esas dimensiones.

En la segunda situación, un propietario opera varias topadoras Caterpillar de diferentes tamaños y necesita mantener zapatas de oruga en existencia. Debido a que las máquinas difieren en el paso de eslabón y el ancho de la zapata, las piezas no son intercambiables entre modelos y cada máquina necesita su propia entrada confirmada. Trabajar a partir de un catálogo organizado por máquina y componente, como la referencia para números de pieza de zapatas de oruga Caterpillar D6H D7G D8T hace que sea práctico confirmar el número correcto para cada máquina y evitar mezclar existencias que parecen similares pero no encajan.

Preguntas frecuentes

¿Puedo usar un número OEM para pedir una pieza de repuesto (aftermarket)?

Sí, y es la práctica habitual. El proveedor utiliza el número OEM como punto de partida para localizar la especificación de repuesto equivalente en su catálogo.

¿Qué pasa si el número de pieza está desgastado o falta?

Mida la pieza y confirme el modelo de la máquina y el número de serie. Los datos dimensionales más las fotos suelen ser suficientes para que un proveedor identifique el artículo correcto.

¿Son las piezas Berco e ITM intercambiables entre sí?

Son marcas separadas con catálogos separados. Una pieza de cualquiera de las dos marcas puede adaptarse a la misma máquina, pero la coincidencia debe confirmarse mediante especificaciones, no asumirse por la marca.

¿Significa un número sustituido que la pieza vieja es obsoleta?

No necesariamente. Un número sustituido a menudo muestra una versión actualizada de la misma pieza. Pregunte al proveedor qué número es el actual e intercambiable.

¿Por qué aparecen las mismas dimensiones bajo varios números de pieza?

Diferentes fabricantes enumeran la misma especificación física bajo sus propios números de catálogo, y una pieza puede adaptarse a varios modelos de máquina. Confirmar la lista de modelos es parte de una referencia cruzada adecuada.

Conclusión

Leer los números de pieza del tren de rodaje es una habilidad basada en dos hábitos: entender que los números OEM, Berco e ITM son sistemas de catálogo separados, y confirmar la especificación física en lugar de confiar en un número de aspecto similar. Registre el modelo de la máquina, el número de serie y las dimensiones clave una vez, guárdelos con los registros de servicio y utilícelos para cada pedido de tren de rodaje. Hecho de esta manera, la referencia cruzada se convierte en una rutina rápida en lugar de una fuente de piezas incorrectas y tiempo de inactividad adicional.

Contacte a fortunepart.com con el modelo de su máquina, número de serie y el número de pieza original o dimensiones, y le ayudaremos a confirmar la pieza de tren de rodaje correcta antes de realizar su pedido.
