¿Por qué su máquina está perdiendo potencia? Revise primero el cilindro hidráulico

Los cilindros hidráulicos son los músculos de la maquinaria pesada. Cada vez que una excavadora excava, una topadora empuja o una cargadora levanta, el movimiento proviene de un cilindro que se extiende y se retrae. Cuando un cilindro falla, la máquina se detiene y el tiempo de inactividad en una obra es costoso. Elegir un reemplazo Cilindro hidráulico no es simplemente una cuestión de encontrar uno que se vea similar, porque el diámetro interior, el diámetro del vástago, la carrera y el estilo de montaje deben coincidir con la máquina y el trabajo que realiza. Esta guía explica cómo funcionan los cilindros, qué revisar antes de comprar y cómo hacer que funcionen por más tiempo.

Cómo funciona un cilindro hidráulico

Un cilindro hidráulico convierte la presión hidráulica en fuerza lineal. Las partes principales son el barril, el pistón, el vástago, las tapas de los extremos y los sellos. El aceite presurizado entra a través de un puerto y empuja el pistón, lo que mueve el vástago hacia adentro o hacia afuera. El vástago se extiende cuando el aceite empuja el lado del pistón y se retrae cuando el aceite empuja el lado del vástago. La fuerza que produce un cilindro depende de la presión y el área del pistón, mientras que la velocidad depende del flujo de aceite.

Los cilindros en las máquinas de construcción funcionan en condiciones difíciles. Absorben cargas de choque, trabajan bajo alta presión y operan al aire libre con polvo, barro y cambios de temperatura. Los sellos mantienen el aceite adentro y la suciedad afuera, y suelen ser las primeras piezas en desgastarse. Comprender la construcción básica ayuda al comparar cilindros y al describir un problema a un proveedor.

Señales comunes de que un cilindro necesita atención

La mayoría de los problemas de los cilindros se desarrollan gradualmente, y la detección temprana ahorra costos de reparación y tiempo de inactividad. Esté atento a estas señales durante la inspección diaria:

• Fuga de aceite del sello del vástago o de las tapas de los extremos.
• Arañazos, picaduras u óxido en la superficie cromada del vástago.
• Movimiento lento o débil incluso cuando la máquina trabaja a plena potencia.
• Deriva del cilindro, donde el accesorio se hunde lentamente cuando se suelta el control.
• Ruido inusual, como golpes o chirridos, durante el movimiento.
• Doblado visible del vástago o daño en los puntos de montaje.

Una pequeña fuga externa es una advertencia, no una razón para seguir trabajando hasta que se agote el aceite. Los sellos desgastados permiten que la contaminación entre al cilindro, y el aceite contaminado puede dañar el pistón, el barril e incluso la bomba hidráulica principal. Reparar un cilindro con fugas a tiempo es casi siempre más barato que reemplazarlo o reparar la bomba.

Especificaciones clave a confirmar antes de comprar

Los cilindros pueden parecer iguales desde el exterior, pero las dimensiones internas determinan la fuerza y la velocidad. Confirme cada punto a continuación con el proveedor antes de realizar el pedido.

Si se puede medir el cilindro viejo, esa es la forma más rápida de confirmar la especificación. Mida el diámetro del vástago, el diámetro exterior del barril, las longitudes totalmente extendida y totalmente retraída, y los tamaños de los ojos de pasador. Tome fotos de la placa de identificación vieja si existe, ya que muchas máquinas estampan el número de pieza en el cuerpo del cilindro.

Aplicaciones de cilindros en excavadoras y tractores de orugas

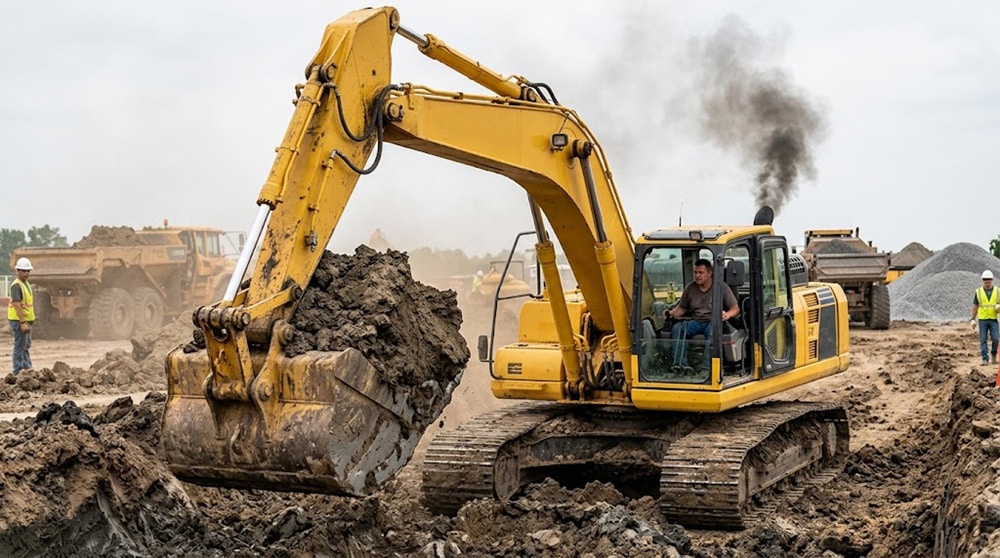

La misma máquina utiliza varios cilindros diferentes. En una excavadora, el cilindro del pluma eleva la pluma, el cilindro del brazo mueve el brazo y el cilindro de la cuchara pliega la cuchara. En un tractor de orugas, los cilindros de elevación suben y bajan la hoja, mientras que los cilindros de inclinación y del desgarrador controlan otros accesorios. Cada cilindro tiene su propio diámetro interno, vástago, carrera y geometría de montaje, por lo que un cilindro de pluma no se puede intercambiar simplemente por uno de cuchara.

Máquinas como la Komatsu PC200-7 utilizan conjuntos de cilindros dedicados para la pluma, el brazo y la cuchara, y los repuestos deben coincidir estrechamente con el diseño original. Es por eso que los operadores experimentados comparan cuidadosamente las dimensiones de montaje y la carrera, y por qué el Cilindros hidráulicos para tractores de orugas la gama está organizada en torno al modelo de la máquina y la posición del cilindro, de modo que se pueda identificar la unidad correcta antes de realizar el pedido.

Por qué la calidad de las juntas y del vástago determina la vida útil

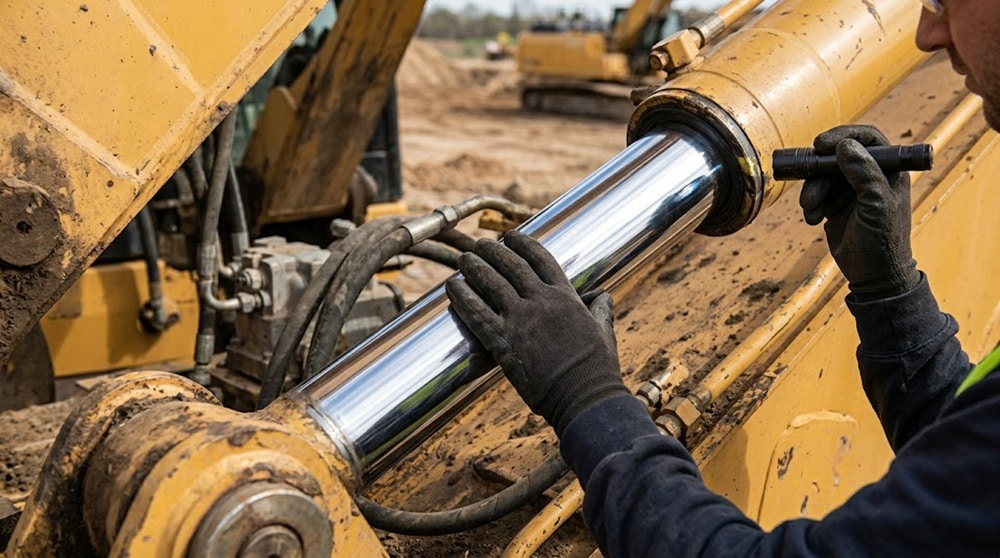

Dos cilindros con las mismas dimensiones pueden tener vidas útiles muy diferentes según la calidad de las juntas y la superficie del vástago. El vástago es la parte que se extiende hacia el polvo y la intemperie, y su superficie cromada debe ser lisa y dura. Un vástago rayado destruye las juntas rápidamente, razón por la cual la protección del vástago es una prioridad de mantenimiento.

El kit de juntas es el corazón del cilindro. Las juntas del pistón separan las dos cámaras de aceite, las juntas del vástago mantienen el aceite dentro y la suciedad fuera, y las juntas rascadoras limpian el vástago a medida que se retraye. Al comprar un cilindro de repuesto o un kit de juntas, verifique el material de la junta y la marca. Las juntas de calidad cuestan más al principio, pero suelen ahorrar dinero a lo largo de la vida útil.

Mantener el vástago limpio y protegido es la forma más sencilla de prolongar la vida útil del cilindro. Limpie el vástago después de trabajar en condiciones de polvo, evite usar el vástago como escalón y repare las pequeñas fugas antes de que se conviertan en grandes.

Comprar un cilindro de repuesto: qué preparar

Cuando llegue el momento de realizar el pedido, prepare los siguientes detalles para que el proveedor pueda identificar el cilindro correcto:

• Marca, modelo y número de serie de la máquina.
• Posición del cilindro, como pluma, brazo, cuchara o hoja.
• Número de pieza original de la placa de identificación del cilindro, si es legible.
• Dimensiones del diámetro interno, vástago y carrera, o el cilindro antiguo como referencia.
• Tipo de montaje y tamaños de los pasadores.

Para máquinas grandes y de gran carga, como las excavadoras Caterpillar E320DL, E330D, E336DL y E345D, los cilindros de la pluma y del brazo soportan cargas extremas y trabajan en ciclos continuos. Los propietarios de las máquinas suelen buscar construcciones de servicio pesado con vástagos resistentes y juntas confiables, y conjuntos como el Cilindro de elevación hidráulico para servicio pesado muestran la diferencia en la calidad de construcción entre una unidad estándar y una diseñada para ciclos exigentes. Pregunte sobre el material del vástago, la marca de la junta y si el cilindro se prueba bajo presión antes de la entrega.

Consejos de mantenimiento para prolongar la vida útil del cilindro

El mantenimiento del cilindro es sencillo y se basa principalmente en la limpieza y la observación. Se recomiendan las siguientes prácticas:

• Inspeccione los vástagos y las juntas a diario, especialmente después de trabajar en entornos con mucho polvo o barro.
• Mantenga la varilla ligeramente extendida cuando la máquina esté estacionada para proteger la superficie cromada de daños por piedras.
• Utilice el aceite hidráulico correcto y cámbielo según el programa recomendado.
• Mantenga los soportes y pasadores del cilindro engrasados para evitar el desgaste en el varillaje.
• Repare las fugas externas rápidamente y reemplace los kits de sellos como un conjunto.
• Almacene los cilindros de repuesto en posición vertical con los puertos tapados para evitar la entrada de suciedad.

Una pequeña cantidad de atención cada día evita la mayoría de las fallas de los cilindros. La mayoría de los reemplazos prematuros de cilindros provienen de fugas ignoradas, varillas dañadas y aceite contaminado, todo lo cual se puede evitar con un cuidado básico.

Preguntas frecuentes

¿Cómo sé qué cilindro hidráulico se adapta a mi máquina?

Utilice primero el modelo de la máquina y el número de pieza original. Si falta el número de pieza, mida el diámetro interior, la varilla, la carrera y las dimensiones de montaje, y confírmelos con el proveedor.

¿Puedo reconstruir mi cilindro viejo en lugar de comprar uno nuevo?

A menudo sí, si el barril y la varilla están en buenas condiciones. Un reemplazo del kit de sellos puede restaurar un cilindro a una fracción del costo de una unidad nueva.

¿Por qué mi cilindro se desplaza hacia abajo cuando está estacionado?

La fuga interna a través del sello del pistón es la causa más común. Haga probar el cilindro y verifique la válvula de control si el cilindro está en buen estado.

¿Cuál es la diferencia entre los cilindros de la pluma, el brazo y el cucharón?

Tienen diferentes dimensiones de diámetro interior, varilla, carrera y montaje porque cada uno mueve un varillaje diferente con una carga y un rango diferentes.

¿Son los cilindros hidráulicos de repuesto tan buenos como las piezas originales?

La calidad varía según el fabricante. Compare el material de la varilla, la marca del sello y el proceso de prueba, y elija un proveedor que pueda confirmar las especificaciones y brindar soporte.

Conclusión

El cilindro hidráulico es uno de los componentes más estresados en cualquier excavadora, topadora o cargadora. Confirme los detalles del diámetro interior, la varilla, la carrera y el montaje antes de realizar el pedido, proteja la varilla y los sellos durante la operación y repare las fugas a tiempo. Con el cilindro adecuado y un cuidado diario sencillo, la máquina mantiene toda su potencia de excavación y elevación durante muchas más horas de trabajo.
