Descripción del producto
Maquinaria de construcción, piezas de repuesto para excavadoras Caterpillar, pluma y brazo de alcance largo

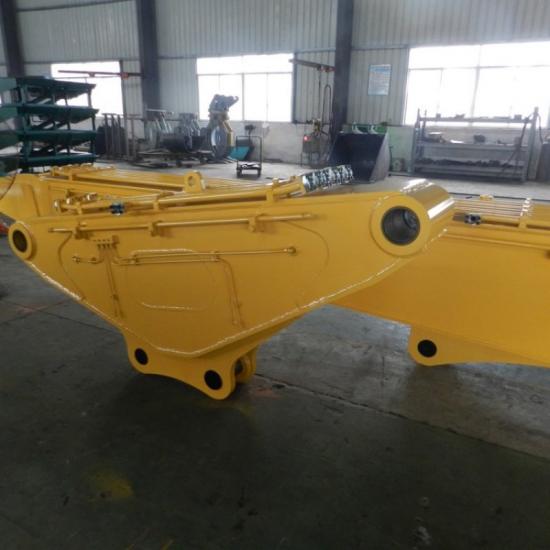

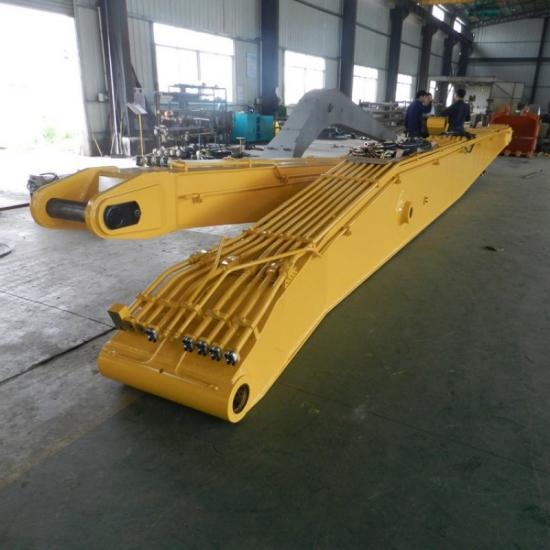

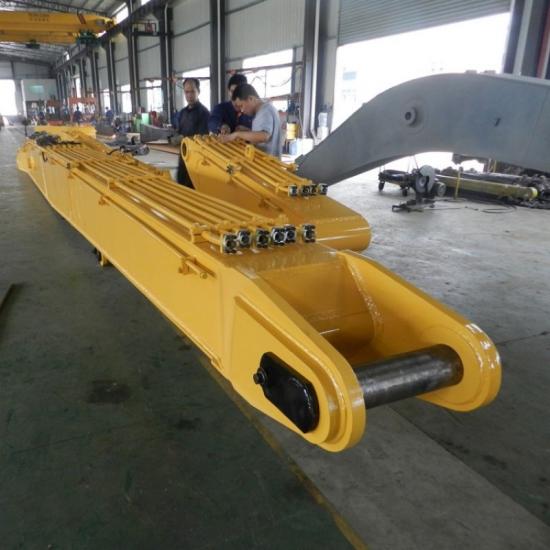

La pluma y el brazo de alcance largo para excavadora de cadenas son un accesorio de trabajo delantero fabricado para excavadoras Caterpillar cuando la pluma estándar no puede alcanzar la superficie de trabajo. Se suministra principalmente en dos tipos: tipo de dos secciones y tipo de tres secciones.
El tipo de dos secciones de pluma y brazo de alcance largo se utiliza principalmente para el transporte en la construcción de arena y hormigón, la reparación de taludes de autopistas, el dragado de cauces de ríos y la excavación de tierras para cimentaciones de edificios, cauces de ríos y zanjas profundas.
El tipo de tres secciones añade una sección de pluma más. Se selecciona cuando el trabajo requiere un mayor alcance horizontal o una mayor profundidad de excavación, como el dragado de ríos anchos, taludes de autopistas altos o largos, y trabajos de cimentación o zanjas profundas. La longitud, el tamaño de los pasadores y la articulación se adaptan a la máquina base y al plano del sitio.
Las piezas de la estructura principal incluyen la pluma, el brazo, la articulación, los pasadores y casquillos, la disposición de las tuberías hidráulicas y los asientos de charnela reforzados. El accesorio se fabrica como una pieza de repuesto de posventa para excavadoras de cadenas y se puede producir según el modelo del cliente y su radio de trabajo.

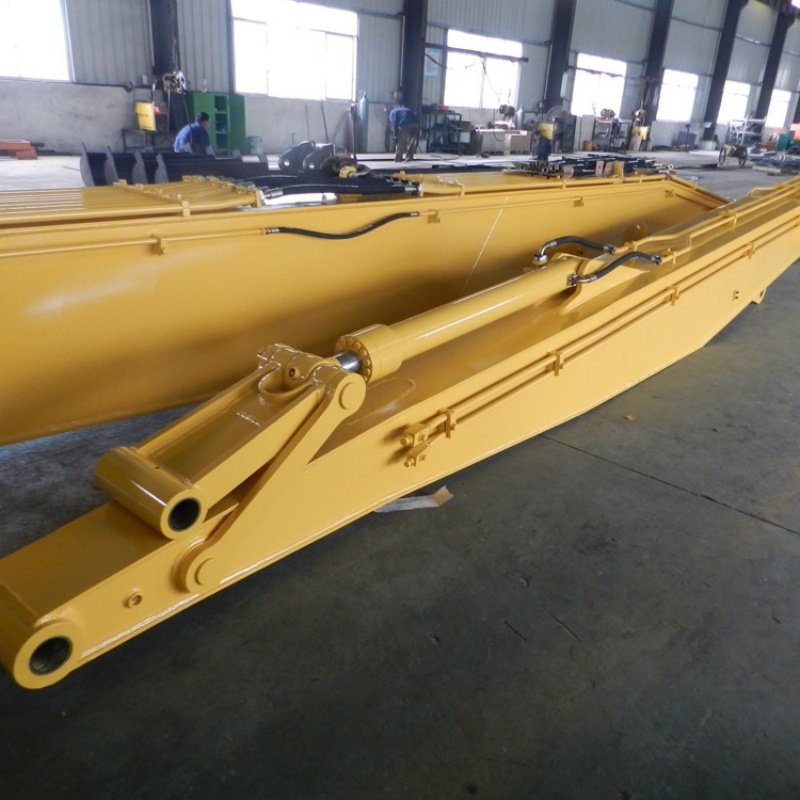

Pluma y brazo de alcance largo para excavadora Caterpillar
Propiedades mecánicas
Las cifras a continuación son valores de referencia típicos de los grados de acero estructural comúnmente utilizados para plumas y brazos de alcance largo. El grado final de la placa y el procedimiento de soldadura se confirman en el plano de pedido.
| Artículo | Propiedad | Referencia típica |
|---|---|---|
| Placa Q345B | Límite elástico | ≥ 345 MPa |
| Resistencia a la tracción | 470–630 MPa | |
| Alargamiento | ≥ 20% | |
| Placa de alta resistencia Q690 | Límite elástico | ≥ 690 MPa |
| Resistencia a la tracción | 770–940 MPa | |
| Alargamiento | ≥ 14% | |
| Pluma y brazo soldados | Costuras principales | Soldadura CO2 / MIG, penetración total en uniones principales |
| Estructura | Pluma y brazo de sección cajón con placas de charnela reforzadas |
Lista de selección de plumas y brazos de alcance largo
Referencia de selección típica para excavadoras de cadenas Caterpillar. La longitud final, el tamaño de los pasadores y el peso se confirman según el modelo de la máquina y el plano de trabajo.
| Artículo | Propiedad | Referencia típica |
|---|---|---|
| Caterpillar | Excavadora | E320, E320D, E320E, E323, E330, E330D, E336, E345DL, E349DL, E374, E395, E305.5, E308, E312, E315 |
| Buldócer | D3, D5H, D5M, D5N, D6, D6H, D6R, D6T, D6M, D6N, D7, D7G, D7H, D7R, D8, D8N, D8R, D8T, D9, D9R, D9N, D9T, D10N, D10T, D11N, D11T | |
| Motoniveladora | 120, 140, 160, 18, 24 | |
| Komatsu | Excavadora | PC55, PC70, PC130, PC200, PC220, PC240, PC300, PC350, PC400, PC450, PC650, PC800, PC1250 |
| Bulldozer | D20, D31, D37, D51, D61, D65EX-12, D65PX-15, D85EX-15EO, D85ESS-2A, D155AX-6, D275, D375, D475, D575 | |
| Cargador de Ruedas | WA100, WA150, WA200, WA250, WA320, WA380, WA430, WA470, WA500, WA600, WA800, WA900 | |
| Motoniveladora | GD405, GD555, GD655, GD675, GD755, GD825 | |
| Hitachi | Excavadora | ZX55, ZX70, ZX120, ZX130, ZX200, ZX210, ZX240, ZX250, ZX330, ZX350, ZX470, ZX670, ZX870, ZX1200, EX200, EX300, EX400 |
| JCB | Retroexcavadora | 1CX, 2CX, 3CX, 4CX, 5CX |
| Excavadora | JS130, JS145, JS160, JS200, JS220, JS235, JS300, JS330, JS370, JS460 | |
| Kobelco | Excavadora | SK55, SK75, SK130, SK140, SK170, SK200, SK210, SK210LC-8, SK220, SK250, SK260, SK300, SK330, SK350, SK480, SK500, SK850 |
| Hyundai | Excavadora | R55, R80, R110, R140, R160, R180, R210, R220, R250, R290, R300, R330, R360, R380, R430, R480, R520, R800 |
| Shantui | Bulldozer | SD08, SD13, SD16, SD22, SD23, SD32, SD42, SD52, SD90 |
| Excavadora | SE60, SE75, SE135, SE150, SE210, SE215, SE220, SE240, SE260, SE335, SE370, SE470, SE500 | |
| Doosan | Excavadora | DX55, DX60, DX80, DX140, DX150, DX170, DX200, DX225, DX235, DX255, DX300, DX340, DX350, DX380, DX420, DX480, DX520, DX530, DX700, DX800 |
| New Holland | Excavadora | E18, E26, E33, E37, E55, E60, E75, E135, E145, E175, E215, E230, E260, E305, E335, E385, E485 |
| Daewoo | Excavadora | DH55, DH60, DH80, DH130, DH150, DH170, DH200, DH220, DH225, DH258, DH280, DH300, DH320, DH360, DH370, DH420, DH500 |
Características
-
Dos opciones de estructura
Los tipos de dos secciones y tres secciones están disponibles para diferentes alcances y profundidades de excavación. -
Estructura de caja de alta resistencia
La pluma y el brazo están fabricados con chapa de acero estructural de alta resistencia para movimientos de tierra de gran alcance. -
Puntos de articulación reforzados
Los alojamientos de pasadores, casquillos y placas de articulación están engrosados en los puntos de carga principales. -
Adaptado a la máquina base
Los pasadores de montaje, la posición de las tuberías y la articulación del cucharón pueden seguir el modelo de excavadora Caterpillar. -
Rango de trabajo personalizado
La longitud se fabrica según el tonelaje de la máquina, los planos, las muestras y la profundidad requerida del río, talud o zanja.
Aplicación
- Transporte en la construcción de arena y hormigón, donde la máquina necesita cargar o colocar material más allá del radio de excavación estándar.
- Reparación de taludes en autopistas, incluyendo el desbroce, limpieza y remodelación de taludes laterales largos o altos.
- Dragado de cauces de ríos, canales y vías navegables sedimentadas desde la orilla.
- Excavación de movimientos de tierra para cimentaciones de edificios, cauces de ríos y zanjas profundas.
- Trabajos de excavadoras de cadenas que necesitan un mayor alcance del que la pluma y el brazo originales pueden proporcionar.
Dragado de ríos, reparación de taludes y excavación profunda
Parámetros del producto
| Nombre | Pluma y brazo de gran alcance para repuestos de excavadora Caterpillar de maquinaria de construcción |
| Tipo | Tipo de dos secciones; tipo de tres secciones |
| Máquina aplicable | Excavadoras de cadenas Caterpillar, construidas para el modelo requerido |
| Material | Chapa de acero estructural de alta resistencia Q345B o Q690 |
| Proceso | Corte por CNC, fabricación de sección en caja, soldadura CO2 / MIG, mecanizado de orificios para pasadores |
| Superficie | Chorreo abrasivo, imprimación y pintura de acabado |
| Piezas principales | Pluma, brazo, articulación, pasadores, casquillos y soportes para tuberías |
| Aplicación | Manipulación de arena y hormigón, reparación de taludes de autopistas, dragado de ríos, cimentaciones y excavación de zanjas profundas |
| Personalización | Longitud, tamaño de pasadores y articulación fabricados según muestras, diseños y planos |

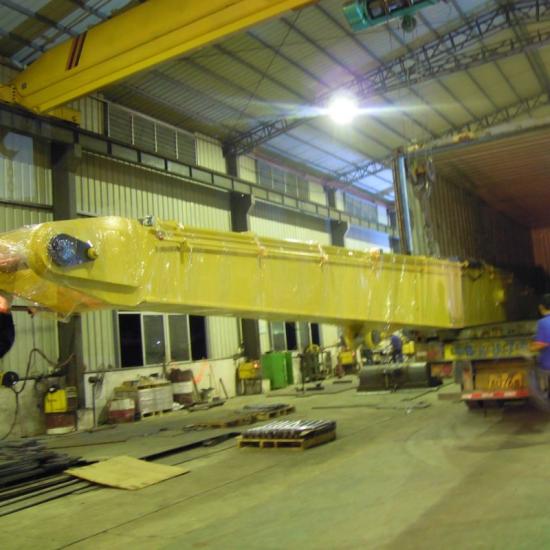

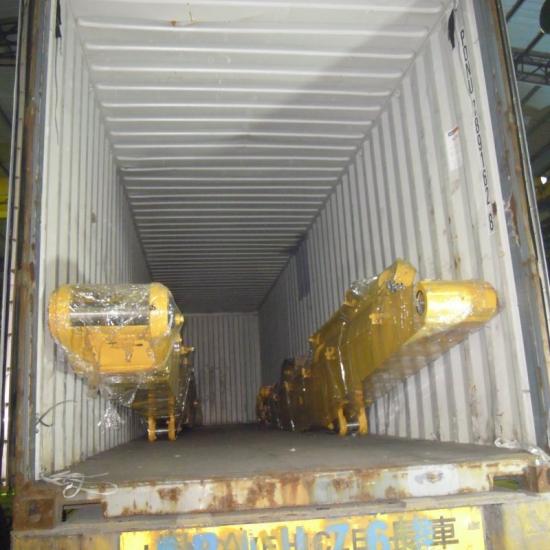

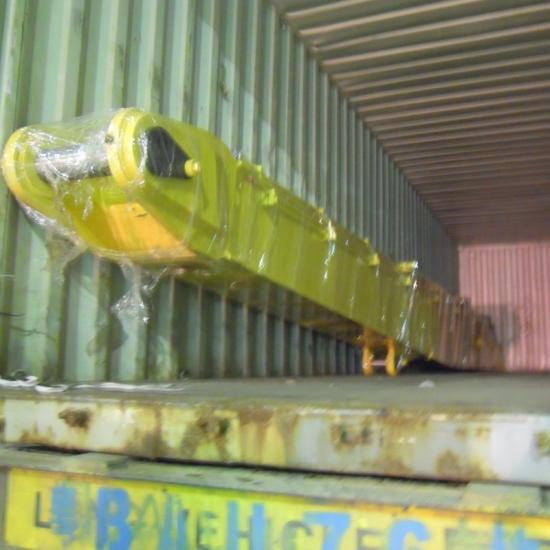

| Embalaje | Estructura de acero o embalaje de madera para exportación según la longitud de la pluma |
¿Por qué elegirnos?
Preguntas frecuentes
¿Qué tipos de pluma y brazo de alcance largo están disponibles?
La pluma y el brazo de alcance largo para excavadoras de cadenas tienen principalmente dos tipos: tipo de dos secciones y tipo de tres secciones. La estructura se selecciona de acuerdo con el alcance requerido, la profundidad de excavación y el modelo de la excavadora.
¿Para qué se utiliza principalmente el tipo de dos secciones?
Se utiliza principalmente para el transporte de arena y hormigón en la construcción, reparación de taludes en autopistas, dragado de cauces de ríos y excavación de tierras para cimentaciones de edificios, cauces de ríos y zanjas profundas.
¿Cuándo se debe seleccionar un tipo de tres secciones?
El tipo de tres secciones se utiliza cuando la superficie de trabajo necesita un mayor alcance horizontal o una mayor profundidad, como un río ancho, el talud de una autopista larga o una cimentación y zanja profundas. La longitud se confirma según la máquina y el lugar.
¿Qué máquinas pueden utilizar esta pluma y este brazo?
Se fabrican como un accesorio delantero de repuesto para excavadoras de cadenas Caterpillar. Indique el modelo exacto, el tamaño original del pasador y el rango de trabajo requerido para que se pueda coincidir la dimensión de montaje.
¿Se pueden personalizar la pluma y el brazo?
Sí. La longitud, el varillaje y las dimensiones de los pasadores se pueden fabricar según las muestras, diseños y planos del cliente.
¿Qué material y proceso se utilizan?
La pluma y el brazo están fabricados con chapa de acero de alta resistencia Q345B o Q690 mediante corte CNC y soldadura CO2 / MIG. Los agujeros para los pasadores están mecanizados y la superficie está granallada y pintada.
